АКИП-1136E-24-70 Источник питания

Источник питания Акип 1136E-24-70 представляет собой высокомощный линейный программируемый прибор, размещённый в мобильном 19-дюймовом шкафу LabMobil. Эта модель выдаёт стабилизированное напряжение до 24 В и ток до 70 А по одному каналу при выходной мощности 1600 Вт. Источник питания 1136E-24-70 применяется при ресурсных испытаниях силовых трансформаторов, проверке систем управления электроприводами, отладке бортовой электроники грузового транспорта и в качестве лабораторного стенда для моделирования пиковых нагрузок на производстве.

Линейная структура и выходные параметры

Прибор 1136E-24-70 построен по линейной схеме преобразования, обеспечивающей низкий уровень выходных шумов и минимальные пульсации. Пятиблочная архитектура (управляющий модуль и четыре блока усиления) позволяет распределять тепловую нагрузку и повышает общую надёжность источника питания.

• Максимальное напряжение: 24 В — рабочий диапазон, охватывающий большинство промышленных низковольтных систем, включая цепи управления PLC, приводы постоянного тока и зарядные станции для тяговых аккумуляторов.
• Максимальный ток: 70 А — достаточен для питания мощных потребителей, таких как стартерные системы, инверторы и электронагревательные элементы.
• Максимальная мощность: 1600 Вт — обеспечивает стабильную работу при длительной эксплуатации в режиме полной загрузки без перегрева силовых транзисторов.
• Удалённая обратная связь Sense: компенсирует падение напряжения в соединительных проводах и гарантирует точность задания на клеммах нагрузки, что критично при токах 70 А.
• Линейный тип преобразования: исключает высокочастотные помехи, характерные для импульсных блоков, что важно при питании аналоговых измерительных схем и радиочастотных устройств.

Программирование и интерфейсы управления

Модель 1136E-24-70 оснащена встроенными средствами программирования, позволяющими использовать её в составе автоматизированных испытательных стендов. Гибкое управление параметрами достигается за счёт стандартных интерфейсов и функции импорта данных.

• Интерфейс GPIB: обеспечивает интеграцию в измерительные системы, поддерживая удалённое управление напряжением, током и режимами работы через внешний контроллер.
• Аналоговый вход управления: позволяет задавать выходные значения внешним сигналом, что удобно для привязки к системам автоматического регулирования и обратной связи.
• Опция USB: расширяет возможности подключения к персональному компьютеру для мониторинга и управления через графический интерфейс пользователя.
• Функция формирования произвольных сигналов: даёт возможность создавать сложные временные профили напряжения, имитируя реальные условия эксплуатации тестируемых устройств.
• Импорт сигналов из внешних устройств: поддерживается загрузка цифровых массивов данных из систем регистрации и внешних хранилищ для воспроизведения реальных процессов на выходе источника питания.

Динамика и конструктивные особенности

Источник питания 1136E-24-70 отличается высокой скоростью нарастания и спада выходного напряжения, что позволяет использовать его для тестирования быстрых переходных процессов. Продуманная конструкция обеспечивает безопасность и удобство эксплуатации в условиях интенсивной работы.

• Скорость нарастания Uвых: 2 В/мкс — позволяет формировать импульсы с крутым фронтом, необходимые для проверки помехоустойчивости и быстродействия электронных узлов.
• Скорость спада Uвых: 2 В/мкс — обеспечивает симметричную динамику выходного сигнала, что важно при моделировании аварийных отключений и повторных включений.
• Трёхфазное сетевое питание: подключение к трёхфазной сети обеспечивает энергоэффективность и равномерное распределение нагрузки по фазам, снижая нагрев компонентов.

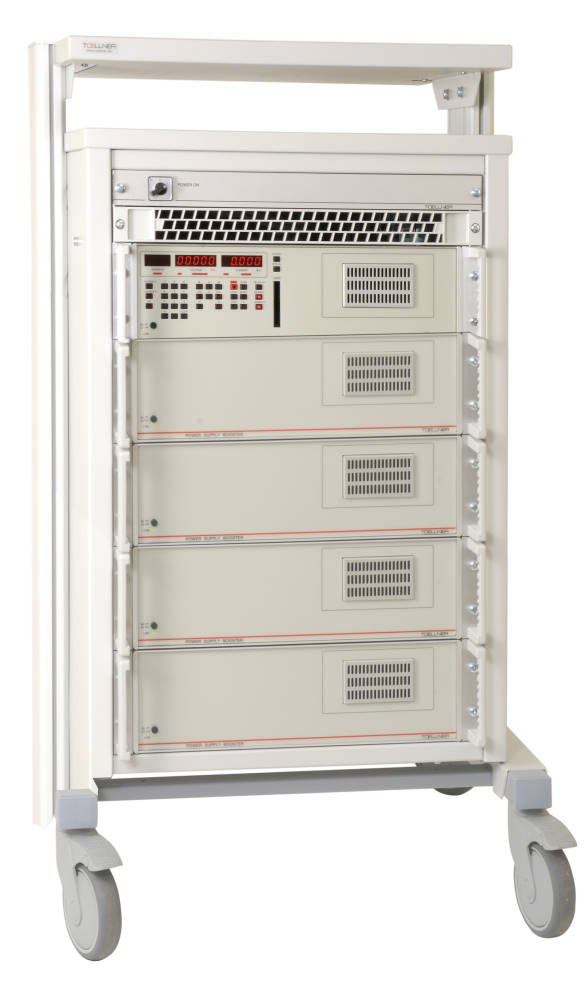

• Мобильный шкаф LabMobil 19”: оснащённый колёсами и рукоятями, он облегчает транспортировку тяжёлого блока в пределах лаборатории или цеха, а также защищает внутреннюю электронику от механических воздействий.
• Защита от перегрева: массивные радиаторы и система принудительного охлаждения в четырёх силовых блоках обеспечивают стабильную работу в условиях повышенной температуры окружающей среды.

Режимы стабилизации и применения

Благодаря возможности работы в двух базовых режимах — стабилизации напряжения и стабилизации тока — 1136E-24-70 подходит для широкого круга задач в научно-исследовательских лабораториях и на промышленных предприятиях. Автоматическое переключение между режимами упрощает работу с нагрузками различного типа.

• Режим CV (стабилизация напряжения): поддерживает заданное напряжение с высокой точностью, что необходимо для питания эталонных схем, датчиков и прецизионных измерительных приборов.
• Режим CC (стабилизация тока): ограничивает выходной ток, защищая тестируемую аппаратуру от коротких замыканий, что актуально при заряде аккумуляторов и проверке цепей защиты.
• Автоматический переход CV/CC: плавная смена режимов предотвращает броски тока и напряжения в момент изменения сопротивления нагрузки, сохраняя целостность как источника, так и потребителя.
• Низкие пульсации и шумы: линейная структура выходных каскадов обеспечивает чистоту питающего напряжения, допуская использование прибора в радиотехнических лабораториях и при настройке высокочувствительной аппаратуры.
• Длительная стабильность: термостабилизация и глубокие обратные связи в каждом из четырёх усилительных блоков сводят к минимуму дрейф выходных параметров, что особенно важно в многодневных стендовых испытаниях.
