АКИП-1136C-64-15 Источник питания

Источник питания Акип 1136C-64-15 представляет собой прецизионный линейный программируемый прибор мощностью 960 Вт, построенный по трёхблочной схеме с управляющим модулем и двумя блоками усиления. Данная модель обеспечивает выходное напряжение до 64 В и ток до 15 А по одному каналу, совмещая высокую чистоту сигнала, характерную для линейных источников, с гибкостью программирования и формирования сигналов произвольной формы. Источник питания 1136C-64-15 ориентирован на сложные лабораторные и стендовые задачи, включая отладку силовой электроники, тестирование преобразователей, проверку бортовых систем и воспроизведение реальных сигналов из внешних цифровых архивов.

Линейная архитектура и качество выходных параметров

В основе 1136C-64-15 лежит линейный тип преобразования, что является определяющим фактором для получения сверхнизкого уровня шумов и пульсаций, критичных при питании чувствительных аналоговых схем и измерительных узлов. Исполнение прибора в виде 19-дюймового шасси с размещением в мобильном шкафу LabMobil 19” упрощает интеграцию в стационарные измерительные стойки, обеспечивая удобный доступ к элементам управления и индикации.

• Выходное напряжение: до 64 В, что перекрывает большинство стандартных напряжений питания операционных усилителей, логических микросхем и силовых модулей средней мощности. При этом запас по напряжению составляет порядка 25–30 % от типовых потребностей 48-вольтовых систем.
• Максимальный ток: 15 А — достаточный уровень для питания мощных нагрузок в режиме длительной работы, включая электродвигатели малой мощности, нагревательные элементы и силовые драйверы.
• Выходная мощность: 960 Вт позволяет использовать 1136C-64-15 как универсальный лабораторный источник питания для задач, где требуется одновременно высокое напряжение и большой ток.
• Скорость нарастания и спада выходного напряжения: 2 В/мкс — этот параметр подтверждает высокое быстродействие прибора, что важно для тестирования устройств с импульсными режимами потребления, эмуляции скачков питания и проверки защиты от перенапряжения.

Программирование и интерфейсы управления

Программируемый источник питания 1136C-64-15 снабжён развитым набором средств дистанционного управления, что делает его полноценным компонентом автоматизированных испытательных стендов. Наличие интерфейса GPIB (IEEE-488) позволяет встраивать прибор в системы с жёсткими требованиями к синхронизации и обмену данными, а аналоговое дистанционное управление даёт возможность интегрировать источник питания 1136C-64-15 в состав нестандартных контуров регулировки без цифрового интерфейса.

• GPIB: интерфейс общего назначения, обеспечивающий надёжную связь с контроллерами и ПК, позволяющий задавать выходные параметры, считывать реальные значения напряжения, тока и мощности, а также управлять режимами работы в реальном времени.
• Аналоговый интерфейс: через внешний аналоговый сигнал можно управлять выходным напряжением и током, что удобно для создания замкнутых систем стабилизации или быстрого программного переключения уровней без участия цифровой шины.
• Опция USB: расширяет возможности подключения к современным компьютерам и ноутбукам, упрощая процесс настройки и регистрации данных для большинства инженерных задач.
• Программируемая функция формирования сигнала произвольной формы: позволяет генерировать нестационарные кривые питания, например, имитировать трапециевидные, пилообразные или сложные составные профили, что приближает условия тестирования к реальным эксплуатационным режимам.

Трёхблочная архитектура и удалённая обратная связь

Особенностью 1136C-64-15 является трёхблочная компоновка: отдельный управляющий модуль и два блока усиления, что повышает надёжность и ремонтопригодность системы, а также позволяет оптимально распределять теплоотвод. Такое конструктивное решение снижает взаимное влияние силовых цепей и цепей управления, что положительно сказывается на стабильности выходных параметров при резких изменениях нагрузки.

• Управляющий модуль: содержит интерфейсные платы, органы управления и индикации, а также формирует управляющие сигналы для блоков усиления, обеспечивая синхронную работу обеих секций.
• Два блока усиления: работают параллельно, обеспечивая требуемый выходной ток 15 А без перегрузки отдельных компонентов, что позволяет достичь высокой долговременной стабильности и минимальных искажений формы выходного сигнала.
• Выход обратной связи (sense-линия): компенсирует падение напряжения в соединительных проводах при подключении удалённой нагрузки, что особенно важно при больших токах и длинных кабелях. Точность поддержания напряжения на нагрузке при использовании sense повышается до ±(0,01 % + несколько милливольт).
• Возможность импорта реальных сигналов: из устройств хранения цифровых данных или систем регистрации информации означает, что источник питания 1136C-64-15 может воспроизвести ранее записанный профиль питания, например, снятый осциллографом или регистратором параметров сети, что крайне востребовано при поверке и калибровке устройств в условиях, приближенных к реальной эксплуатации.

Параметры монтажа и эксплуатационные условия

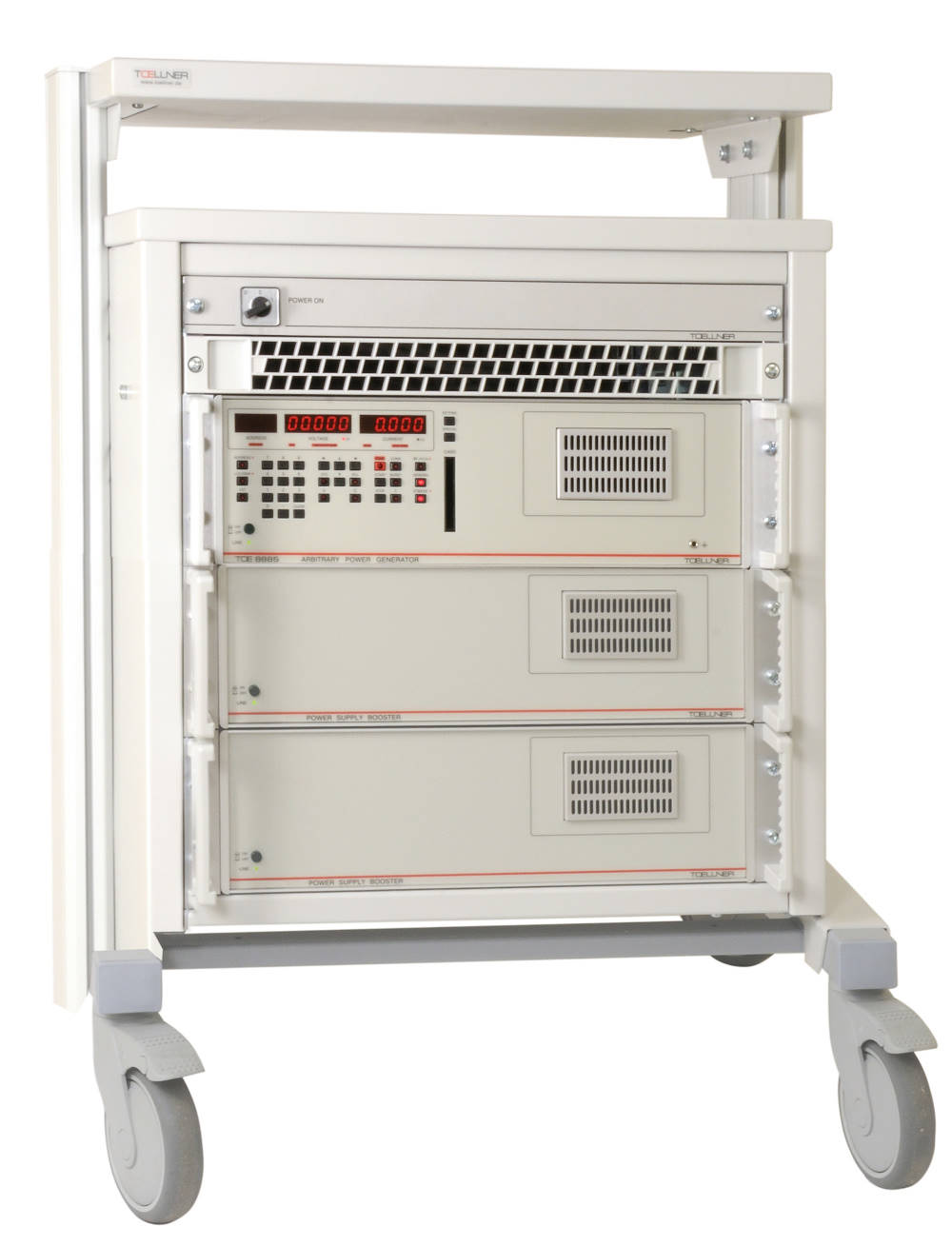

Прибор поставляется в мобильном шкафу LabMobil 19”, что облегчает перемещение и обеспечивает защиту блоков источника питания 1136C-64-15 в условиях лаборатории или производственного цеха. 19-дюймовый форм-фактор гарантирует совместимость с универсальными стойками и шкафами, позволяя компактно размещать 1136C-64-15 рядом с другими измерительными приборами и нагрузками.

• Мобильный шкаф LabMobil 19”: обеспечивает удобное транспортирование всего комплекса, включая управляющий модуль и два блока усиления, что снижает риски механических повреждений и упрощает организацию рабочего места.
• Массогабаритные характеристики: типичны для приборов мощностью около 1 кВт с линейным преобразованием — требуется прочная опорная поверхность и учёт веса при монтаже, однако наличие колёсной платформы в составе мобильного шкафа частично компенсирует этот фактор.
• Режимы работы CV и CC: встроенные ограничения по току и напряжению позволяют использовать 1136C-64-15 в режиме стабилизации напряжения (CV) или стабилизации тока (CC), с автоматическим переключением в зависимости от сопротивления нагрузки.
• Стабильность выходных параметров: обеспечивается линейной топологией, которая практически не вносит высокочастотных импульсных помех в выходной сигнал, что делает источник питания 1136C-64-15 предпочтительным выбором для питания аналоговых микросхем, прецизионных датчиков и эталонных измерительных цепей.

Покупка АКИП-1136C-64-15 Источник питания в BESTKIP

Купить АКИП-1136C-64-15 Источник питания можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем по напряжению, току и режимам 1136C-64-15.
