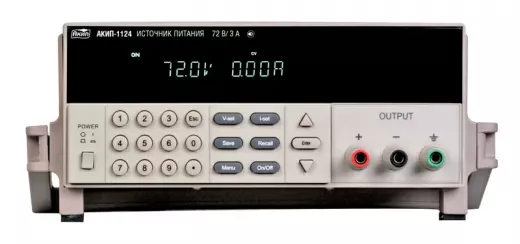

АКИП-1124 источник питания постоянного тока

Источник питания Акип 1124 постоянного тока представляет собой линейный программируемый прибор с одним выходным каналом, обеспечивающий максимальное напряжение 72 В и ток до 3 А при выходной мощности 216 Вт. Благодаря 14-разрядному ЦАП и дискретности установки 10 мВ по напряжению и 10 мА по току, источник питания 1124 подходит для точной настройки параметров в процессе отладки мощных усилителей, тестирования электродвигателей, проверки стабилизаторов напряжения и проведения ресурсных испытаний аккумуляторных батарей. Возможность параллельного и последовательного соединения нескольких источников расширяет функциональность прибора в стендовых испытаниях и производственных линиях, где требуются повышенные значения тока или напряжения. Линейная архитектура преобразования обеспечивает низкий уровень помех и высокую стабильность выходных параметров, что делает модель 1124 востребованной в лабораториях и на производствах, работающих с прецизионным оборудованием.

Мощность и линейная стабилизация

Источник питания 1124 построен по линейной схеме, которая гарантирует минимальные пульсации и высокую стабильность выходных параметров. Это особенно важно при работе с мощными аналоговыми схемами, где скачки тока или напряжения могут привести к искажению полезного сигнала или выходу из строя дорогостоящих компонентов. Мощность 216 Вт позволяет питать широкий спектр устройств — от мощных светодиодных сборок до промышленных контроллеров и исполнительных механизмов.

• Максимальная мощность: 216 Вт — при напряжении 72 В и токе 3 А этот параметр перекрывает большинство лабораторных задач, связанных с тестированием силовых модулей, зарядных устройств и импульсных преобразователей.
• Максимальное напряжение: 72 В — достаточно для питания цепей с высоковольтными операционными усилителями, драйверами шаговых двигателей и системами управления электроприводами, работающими на постоянном токе.
• Максимальный ток: 3 А — позволяет создавать нагрузки до 216 Вт без необходимости внешнего усиления, что упрощает стендовые испытания и сокращает время настройки.

Точность установки и 14-разрядный ЦАП

Применение 14-разрядного цифро-аналогового преобразователя (ЦАП) в источнике питания 1124 обеспечивает высокую разрешающую способность и повторяемость выходных параметров. Дискретность 10 мВ по напряжению и 10 мА по току — это не просто цифры на дисплее, а реальная способность точно задавать режимы питания для чувствительных электронных компонентов, включая прецизионные датчики и эталонные источники сигнала.

• ЦАП 14 бит: разрядность определяет точность преобразования цифровых команд управления в аналоговые выходные сигналы, что гарантирует стабильность и повторяемость параметров при многократных циклах включения-выключения.
• Дискретность установки: 10 мВ и 10 мА — такой шаг позволяет плавно изменять напряжение и ток с высокой точностью, что критично при настройке биполярных транзисторов, полевых структур и интегральных микросхем с узкими допусками по питанию.
• Программируемость: установка параметров через цифровые интерфейсы (RS-232, GPIB или USB — опционально) исключает ошибки ручного ввода и обеспечивает возможность автоматизации циклических испытаний с высокой повторяемостью результатов.

Масштабирование через параллельное и последовательное соединение

Одной из ключевых особенностей модели 1124 является возможность параллельного и последовательного соединения нескольких источников питания. Это расширяет область применения прибора за пределы одиночного канала, позволяя наращивать выходной ток или напряжение в зависимости от потребностей испытательного стенда.

• Последовательное соединение: позволяет суммировать напряжения нескольких источников 1124, получая на выходе суммарное напряжение, кратное 72 В, при сохранении тока 3 А — это востребовано при тестировании высоковольтных цепей, например, драйверов мощных светодиодных панелей или систем электропитания электромобилей.
• Параллельное соединение: даёт возможность суммировать токи источников, увеличивая общий ток до 6 А, 9 А и выше при сохранении напряжения 72 В — это необходимо при питании мощных нагрузок с высоким токопотреблением, таких как электродвигатели, нагревательные элементы и мощные стабилизаторы.
• Синхронизация режимов: при параллельном или последовательном соединении источники 1124 могут управляться синхронно через интерфейсы ДУ, что обеспечивает равномерное распределение нагрузки и предотвращает перегрузку отдельных приборов.

Конструктив 19″ и опции интерфейсов

Корпус источника питания 1124 выполнен в стандартном 19-дюймовом форм-факторе, что позволяет устанавливать его в лабораторные стойки и промышленные шкафы наряду с другими измерительными приборами. Возможность оснащения интерфейсами RS-232, GPIB и USB (опционально) делает прибор совместимым с различными системами автоматизированного управления и сбора данных.

• 19″ форм-фактор: стандартная ширина и высота обеспечивают совместимость с большинством стоек и крепёжных систем, что упрощает интеграцию источника питания 1124 в существующие испытательные комплексы.
• Опции интерфейсов: RS-232, GPIB, USB — выбор интерфейса зависит от требований системы управления; все опции обеспечивают удалённое программирование выходных параметров, мониторинг текущих значений и синхронизацию с другими измерительными приборами.
• Гибкость коммутации: наличие нескольких вариантов ДУ позволяет подключать источник питания 1124 как к современным компьютерам и контроллерам (USB), так и к устаревшим промышленным шинам (GPIB), что важно для предприятий с парком оборудования разных поколений.

Покупка АКИП-1124 источник питания постоянного тока в BESTKIP

Купить АКИП-1124 источник питания постоянного тока можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — уточним задачу питания и подходящую конфигурацию 1124.
