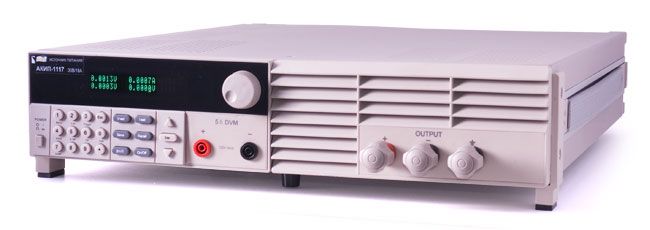

АКИП-1117 источник питания постоянного тока

Источник питания Акип 1117 постоянного тока представляет собой одноканальный линейный прибор, обеспечивающий выходное напряжение до 30 В и ток до 18 А при максимальной мощности 540 Вт. Модель оснащена 16-битным ЦАП, который позволяет устанавливать напряжение с дискретностью 0,5 мВ и ток с дискретностью 1 мА, что гарантирует высокую точность и повторяемость результатов. Источник питания 1117 предназначен для широкого спектра лабораторных и производственных задач: от питания мощных нагрузок и тестирования силовых модулей до отладки автомобильной электроники, сервоприводов и систем электропитания. Благодаря линейной топологии прибор формирует сигнал с низким уровнем шумов, что критически важно при работе с чувствительными аналоговыми схемами, прецизионными датчиками и измерительными усилителями. Встроенный вольтметр с разрешением 5 ½ разрядов и режим измерения сопротивления превращают источник питания 1117 в многофункциональный инструмент для комплексной проверки параметров нагрузки без использования внешних измерительных приборов.

Программирование и точность

Программируемый источник питания 1117 использует 16-битный цифро-аналоговый преобразователь для формирования выходных параметров с высоким разрешением. Дискретность установки напряжения составляет 0,5 мВ, а тока — 1 мА, что позволяет тонко настраивать питание для устройств с жесткими допусками, таких как эталонные источники, АЦП высокой разрядности, операционные усилители и компараторы. Скорость нарастания выходного сигнала при программировании не превышает 50 мс, что дает возможность использовать прибор в динамических режимах, например, для моделирования последовательностей включения или тестирования реакции устройств на скачки напряжения. Вынесенная точка обратной связи обеспечивает компенсацию падения напряжения в соединительных проводах, сохраняя заданное значение точно на клеммах нагрузки даже при значительных токах.

• Разрядность ЦАП: 16 бит — обеспечивает высокую линейность и разрешение при установке выходных параметров.
• Дискретность по напряжению: 0,5 мВ — позволяет задавать уровни с точностью, достаточной для прецизионных применений.
• Дискретность по току: 1 мА — тонкая регулировка для точного ограничения тока и защиты маломощных компонентов.
• Скорость нарастания: не более 50 мс — быстрый отклик при программной смене уставок.
• Вынесенная обратная связь: дистанционное чувство для точной подачи напряжения непосредственно на нагрузку без потерь на проводах.

Измерительные функции вольтметра

Лабораторный источник питания 1117 интегрирует встроенный вольтметр с разрешением 5 ½ разрядов, что обеспечивает высокоточное измерение напряжения на нагрузке в реальном времени. Эта функция исключает необходимость подключения внешнего мультиметра для контроля выходного напряжения, ускоряя процесс настройки и уменьшая количество приборов на рабочем столе. Дополнительный режим измерения сопротивления позволяет оперативно проверять целостность цепей, измерять сопротивление обмоток, контактных соединений и токовых шунтов, что особенно полезно при диагностике и поиске неисправностей в электронных узлах.

• Разрешение вольтметра: 5 ½ разрядов — высокая точность измерения напряжения без внешнего оборудования.
• Измерение сопротивления: встроенная функция для проверки цепей, контактов и пассивных компонентов.
• Мониторинг в реальном времени: одновременное отображение заданных и фактических значений напряжения и тока.
• Экономия места: совмещение функций источника и измерителя снижает количество приборов в стенде.
• Диагностические возможности: быстрое выявление обрывов, коротких замыканий и отклонений сопротивления.

Масштабирование системы

Источник питания 1117 поддерживает возможность параллельного и последовательного соединения нескольких одинаковых приборов для расширения выходных характеристик. При параллельном включении двух источников суммарный ток достигает 36 А при сохранении напряжения 30 В, что полезно для питания мощных двигателей, нагревательных элементов и сильноточных нагрузок. При последовательном соединении напряжение увеличивается до 60 В при токе 18 А, что позволяет питать высоковольтные устройства. Для дистанционного управления и интеграции в автоматизированные системы предлагаются опциональные интерфейсы RS-232, GPIB и USB, которые обеспечивают гибкость подключения к различным контроллерам и программным средам.

• Параллельное соединение: наращивание выходного тока до 36 А (для двух приборов) при одинаковом напряжении.
• Последовательное соединение: увеличение выходного напряжения до 60 В (для двух приборов) при сохранении тока.
• Интерфейсы (опционально): RS-232, GPIB, USB — выбор протокола под существующую инфраструктуру.
• Интеграция в стенды: возможность объединения нескольких приборов для создания многоканальных или мощных систем.
• Удаленное управление: дистанционное задание параметров и мониторинг состояния через внешний контроллер.

Конструкция и применение

Источник питания 1117 выполнен в корпусе для монтажа в 19-дюймовую стойку, что обеспечивает удобство размещения в стационарных лабораториях и на производственных участках. Линейный тип преобразования гарантирует низкий уровень пульсаций и высокую стабильность выходного сигнала, что делает прибор незаменимым при разработке и тестировании ответственной электроники: медицинского оборудования, авиационных систем, автомобильных блоков управления, силовых преобразователей и систем электропривода. Встроенные измерительные функции и возможность объединения нескольких приборов расширяют область применения источника питания 1117 от базовых лабораторных работ до сложных стендовых испытаний.

• 19-дюймовый форм-фактор: стандартное крепление в приборные стойки для экономии места.
• Линейный тип преобразования: низкий уровень шумов и высокое подавление сетевых наводок.
• Выходные клеммы: переднее расположение с возможностью подключения обратной связи.
• Индикация: цифровые дисплеи высокого разрешения для контроля параметров.
• Области использования: научные исследования, промышленная электроника, тестирование силовых модулей, образование.
