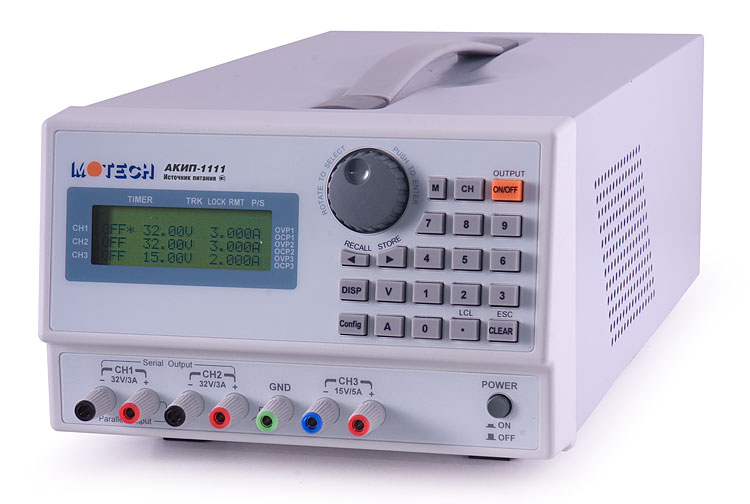

АКИП-1111 Источник питания

Источник питания Акип 1111 — это трёхканальный линейный лабораторный прибор с выходной мощностью 192 Вт, предназначенный для точного питания электронных схем, отладки устройств и проведения стендовых испытаний. Каналы 1 и 2 обеспечивают напряжение до 32 В при токе 3 А каждый, канал 3 — до 15 В при токе 5 А. Модель 1111 оснащена 12-разрядным ЦАП, дискретностью установки 10 мВ по напряжению и 1 мА по току, а также таймером отключения с диапазоном от 4 мс до 100 часов. Интерфейсы RS-232 и USB в базовой комплектации, а также опциональные GPIB и LAN позволяют встраивать прибор в автоматизированные системы. Линейная архитектура преобразования гарантирует низкий уровень шумов и высокую стабильность выходных параметров, что критично при работе с аналоговыми и прецизионными цепями.

Трёхканальная конфигурация

Источник питания 1111 имеет три независимых выходных канала, каждый из которых может использоваться автономно или совместно с другими:

• Канал 1: 0–32 В, 0–3 А.
• Канал 2: 0–32 В, 0–3 А.
• Канал 3: 0–15 В, 0–5 А.
• Суммарная мощность: 192 Вт.
• Тип преобразования: линейный.

Три канала позволяют одновременно питать разнородные узлы тестируемого устройства — например, цифровую часть (5 В), аналоговые операционные усилители (±15 В) и силовой выходной каскад (24 В). При необходимости каналы 1 и 2 можно объединить последовательно для получения напряжения до 64 В (при токе 3 А) или параллельно для увеличения тока до 6 А (при напряжении 32 В). Канал 3 с напряжением 15 В и током 5 А оптимален для питания низковольтных мощных нагрузок — шаговых двигателей, светодиодных сборок или зарядных устройств.

Точность и разрешение

Модель 1111 построена на базе 12-разрядного ЦАП, что обеспечивает дискретность установки выходных параметров, достаточную для большинства лабораторных задач:

• Дискретность по напряжению: 10 мВ.
• Дискретность по току: 1 мА.
• Разрядность ЦАП: 12 бит.
• Режимы работы: стабилизация напряжения (CV) и стабилизация тока (CC) с автоматическим переключением.
• Таймер отключения: два диапазона — 4–65000 мс и 1 сек – 100 часов.

Дискретности 10 мВ и 1 мА достаточно для точной настройки питания аналоговых датчиков, эталонных источников опорного напряжения и малошумящих усилителей. Таймер отключения с двумя шкалами (миллисекунды и часы) позволяет программировать как кратковременные импульсные тесты (например, проверка времени включения реле), так и длительные циклические испытания на ресурс (работа устройства в течение нескольких суток с автоматическим отключением).

Интерфейсы и интеграция

Источник питания 1111 оснащён цифровыми интерфейсами для удалённого управления и сбора данных. Это делает его полноценным компонентом автоматизированных рабочих мест (АРМ) и систем тестирования:

• RS-232: в базовой комплектации, последовательный порт для управления через терминал.
• USB: в базовой комплектации, подключение к ПК через стандартный порт.
• GPIB: опционально, для интеграции в многоприборные измерительные шины.
• LAN: опционально, для управления по сети Ethernet.
• Поддержка SCPI: стандартные команды для программирования приборов.

Наличие опциональных интерфейсов GPIB и LAN особенно актуально в промышленных лабораториях, где несколько источников, мультиметров и нагрузок объединены в единый стенд. Управление через SCPI позволяет автоматизировать сценарии испытаний, записывать графики изменения напряжения и тока, а также дистанционно переключать режимы работы без доступа к передней панели.

Конструкция и безопасность

Линейная топология преобразования определяет конструктивные особенности модели 1111 — повышенное внимание к теплоотводу и качеству фильтрации выходного напряжения. Прибор рассчитан на длительную работу в лабораторных условиях:

• Охлаждение: пассивное (радиаторы) с естественной циркуляцией воздуха.
• Защита от перегрева: автоматическое снижение мощности при превышении температуры.
• Защита от короткого замыкания: ограничение тока на уровне заданного значения.
• Гальваническая развязка: изолированные выходы для безопасной работы с разными потенциалами.
• Компенсация падения напряжения: возможность подключения удалённой нагрузки.

Пассивное охлаждение обеспечивает бесшумную работу — важный фактор для лабораторий, где уровень шума критичен (акустические измерения, запись сигналов с высоким разрешением). Защиты предотвращают повреждение как самого источника, так и подключённых устройств при случайных перегрузках. Возможность объединения каналов и наличие компенсации падения напряжения расширяют сферу применения прибора, позволяя питать нагрузки, удалённые от источника на значительное расстояние без потери точности.
