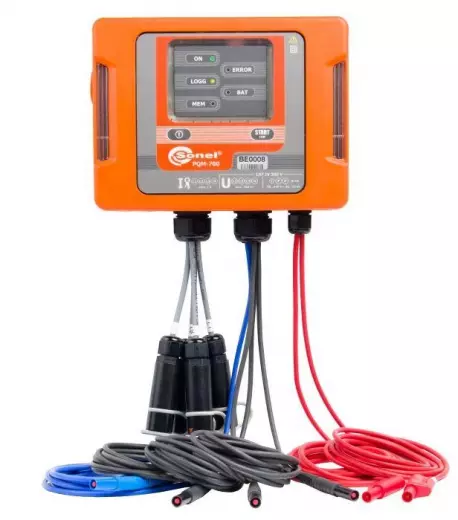

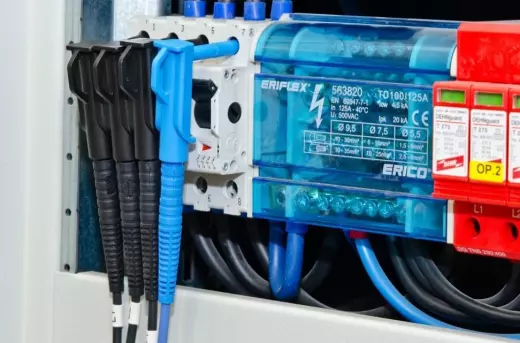

PQM-700 анализатор параметров качества электрической энергии
Хит
Ссылка скопирована
272 900 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Бренд
Sonel
Sonel
Гарантия
36 мес.
36 мес.
Артикул
WMGBPQM700
WMGBPQM700
Официальный дилер
Сертификат дилера
Назначение и область применения:
PQM-700 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс S) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-700 адаптирован для работы в сложных погодных условиях: диапазон температур от -20 ° до +55 °С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.
Функциональные возможности:
Комплектация:
PQM-700 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс S) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-700 адаптирован для работы в сложных погодных условиях: диапазон температур от -20 ° до +55 °С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.
Функциональные возможности:
- соответствие классу S;
- часы реального времени ± 0,3с/24 часа
- встроенный блок питания с широким диапазоном номинальных входных напряжений 90…460 В переменного или постоянного тока;
- работа от внутреннего аккумулятора при отключении питания;
- степень защиты корпуса IP65;
- автоматическое формирование протоколов регистрации.
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц;
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 40-й гармоники напряжения и тока;
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера PSTи PLT;
- несимметрия напряжения и тока;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
- осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение SONEL Analysis 4:
- возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
- установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
- установка параметров трансформаторов напряжения и/или тока;
- выбор периода усреднения;
- расписание запуска и остановки регистрации;
- установка типа токоизмерительных клещей;
- условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
- режим измерения в реальном времени;
- широкий набор настроек представления и анализа (отчетов) данных регистрации.
Комплектация:
- Адаптер для подключения к однофазной сети AZ-3 WAADAAZ3 - 1 шт.
- Зажим «Крокодил» изолированный голубой K02 WAKROBU20K02 - 1 шт.
- Зажим «Крокодил» изолированный красный K02 WAKRORE20K02 - 2 шт.
- Зажим «Крокодил» изолированный черный K01 WAKROBL20K01 - 3 шт.
- Кабель последовательного интерфейса USB WAPRZUSB - 1 шт.
- Комплект для фиксации ремней WAPOZUCH4 - 1 шт.
- Набор для монтажа на DIN-рейке WAPOZUCH3 - 1 шт.

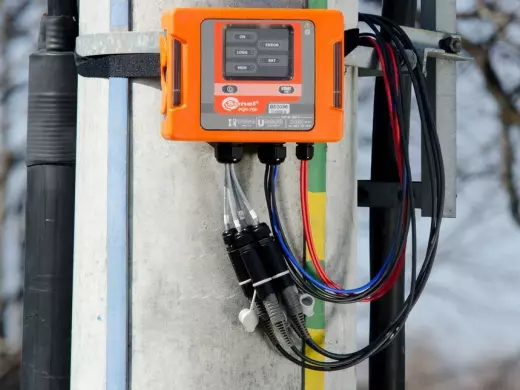

- Ремни для крепежа на столбе (2 шт) WAPOZOPAKRU - 1 шт.
- Соединитель электрический — адаптер магнитный модель AM-4 WAADAUMAGKRU - 1 шт.
- Футляр L5 WAFUTL5 - 1 шт.
|
Параметр |
Диапазон измерений и условия |
Разрешение |
Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) |
20%×Unom ≤ URMS ≤ 120%×Unom для Unom ≥ 100 В |
0,01%×Unom | ± 0,005 Unom |
| Частота переменного тока f |
От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..40) | От 0 до 200% Unom | 0,01%×Unom |
±0,0015×Unom (UH, h изм <0,03×Unom |
|
±0,05×UH, h изм (UH, h изм ≥0,03×Unom |
|||
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..40) |
От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom | ± 0,01%×Inom | |
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom |
± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
|
От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01%×Inom |
± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм |
|
| С измерительными клещами C-6 | |||
|
От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01%×Inom |
± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм |
|
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01%×Inom | ± (0,005×IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..40) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,005×Inom (IH, h<0,1×Inom) ±0,05×IH, h ( IH, h≥0,1×Inom) |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..40) |
От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP |
80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |
± 0,01 ×  × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ |
80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |
± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES |
80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |
± 0,01 ×  × S(ES)изм
|
| Коэффициент мощности PF |
От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник |
80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |
 |
| Коэффициент сдвига фаз cosφ (DPF) |
От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst |
От 0,40 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,1×Pstизм |
| Длительная доза фликера Plt |
От 0,40 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,1×Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 |
От 0,0% до 10,00% 80%×Uном ≤ URMS≤ 150%×Uном |
0,1% | ± 0,3 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Неопределенность часов реального времени RTC (от -20°С до +55°С) | часы: минуты: секунды: миллисекунды | 1 мс | ± 0,3 с/24 часа |
- URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
- IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
- Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
- Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
- K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
- h – порядковый номер гармоники;
- UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
- IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
- THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
- THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
- P(Ep)изм - измеренное значение активной мощности (активной энергии);
- Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
- S(ES)изм - измеренное значение полной мощности (полной энергии);
- Pst изм - измеренное значение кратковременной дозы фликера;
- Plt изм - измеренное значение длительной дозы фликера.
Сравнительная таблица
| PQM‑700 | PQM‑702 | PQM‑703 | PQM‑710 | PQM‑711 | |
| Измерительный класс согласно ГОСТ 30804.30-2013 | S | А | А | А | А |
| Количество входов напряжения | 4 (L1,L2, L3, N) | 5(L1,L2, L3, N, PE) | 5(L1,L2, L3, N, PE) | 5(L1,L2, L3, N, PE) | 5(L1,L2, L3, N, PE) |
| Количество входов тока | 4 (L1,L2, L3, N) | 4 (L1,L2, L3, N) | 4 (L1,L2, L3, N) | 4 (L1,L2, L3, N) | 4 (L1,L2, L3, N) |
| Память | 2Гб (макс 32Гб) | 8Гб (макс 32Гб) | 8Гб (макс 32Гб) | 8Гб (макс 32Гб) | 8Гб (макс 32Гб) |
| Встроенный нагреватель | + | + | + | + | + |
| Переходные процессы (частоты дискретизации 10МГц) | - | - | + | - | + |
| Встроенный блок питания с номинальным напряжением переменного и постоянного тока, В | 90…460 | 90…760 | 90…760 | 90…760 | 90…760 |
| Встроенный аккумулятор (Li-ion 4.5 А ч) | + | + | + | + | + |
| Время работы от аккумулятора, ч | 6 | 2 | 2 | 2 | 2 |
| Дисплей | - | ЖК-цветной | ЖК-цветной | ЖК-цветной, планшет | ЖК-цветной, планшет |
| Интерфейс | USB | USB, OR-1, GSM | USB, OR-1, GSM | USB, Wi-Fi, GSM | USB, Wi-Fi, GSM |
| Рабочая температура, °C | -20…+55 | -20…+55 | -20…+55 | -20…+55 | -20…+55 |
| Степень защиты корпуса | IP65 | IP65 | IP65 | IP65 | IP65 |
| Габаритные размеры, мм | 200х180х77 | 200х180х77 | 200х180х77 | 200х180х77 | 200х180х77 |
| Масса, кг | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
