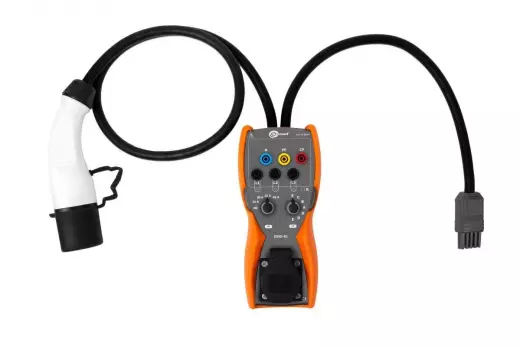

EVSE-01 адаптер
Ссылка скопирована
150 700 ₽
Срок поставки: 2-5 дней
Бренд
Sonel
Sonel
Гарантия
0,5 мес.
0,5 мес.
Артикул
WAADAEVSE01
WAADAEVSE01
Официальный дилер
Сертификат дилера
Назначение и область применения:
Адаптер EVSE-01 используется при измерении параметров зарядных станций для электромобилей. Он предназначен для проверки безопасности и правильности функционирования зарядных станций, реализующих метод зарядки согласно ГОСТ Р МЭК 61851-1-2013 с разъёмами Тип 2 в соответствии с ГОСТ Р МЭК 62196-1-2013.
В связке с измерителем ТММ-540 и приборами серии MPI пользователь может проводить широкий диапазон испытаний. Адаптер имитирует нагрузку на кабель, подключенный к зарядному устройству и состояние зарядного устройства относительно транспортного средства..
Тестирование зарядной станции заключается в измерении сопротивления изоляции RISO, сопротивления петли короткого замыкания ZS и проверке работоспособности УЗО при различных моделированных состояниях токоприёмника.
Функциональные возможности
Адаптер EVSE-01 используется при измерении параметров зарядных станций для электромобилей. Он предназначен для проверки безопасности и правильности функционирования зарядных станций, реализующих метод зарядки согласно ГОСТ Р МЭК 61851-1-2013 с разъёмами Тип 2 в соответствии с ГОСТ Р МЭК 62196-1-2013.
В связке с измерителем ТММ-540 и приборами серии MPI пользователь может проводить широкий диапазон испытаний. Адаптер имитирует нагрузку на кабель, подключенный к зарядному устройству и состояние зарядного устройства относительно транспортного средства..
Тестирование зарядной станции заключается в измерении сопротивления изоляции RISO, сопротивления петли короткого замыкания ZS и проверке работоспособности УЗО при различных моделированных состояниях токоприёмника.
Функциональные возможности
- автоматический режим измерения (ТММ-540);
- ручной режим измерения;
- измерение сопротивления изоляции RISO;
- измерение полного сопротивления петли короткого замыкания ZS;
- проверка работы УЗО;
- 5 режимов моделирования работы зарядной станции.
| Диапазон рабочих температур | -5…45 °C |
| Диапазон температур при хранении | -20…60 °C |
| Категория электробезопасности | CAT IV/300 В |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 |
| Входное напряжение | 400 В (3-х фазное) |
| Частота | 50 Гц |
| Имитация параметров кабеля PP | Разомкнутая цепь, 13 А, 20 А, 32 А, 63 А. |
| Имитация связи CP | А – электромобиль не подключён. B – электромобиль подключён, не заряжается. C – электромобиль подключён, заряжается (с вентиляцией) D – электромобиль подключен, заряжается (без вентиляции) E – ошибка – замыкание CP на PE |
| Выходы | Измерительные гнёзда L1, L2, L3, N, PE. 1-фазная розетка Разъём для сигнала CP (связь по ШИМ) |
| Длина измерительного кабеля: EVSE-01 ТММ-540/MPI | 1 м. 0,5 м. |
| Размеры | 220 x 100 x 60 мм |
| Масса | 1,4 кг |
| Соответствие | ГОСТ Р МЭК 61557-1-2005 |
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость |
ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
|
