СКАТ- CВС-50Ц Cтенд высоковольтный стационарный
590 248 ₽
С поверкой
+ 13 943 ₽
Бренд
ООО «ЗПО СКАТ»
ООО «ЗПО СКАТ»
Гарантия
18 мес.
18 мес.
Артикул
71857
71857
Госреестр СИ РФ
89524-23
89524-23
Межповерочный интервал
24 мес.
24 мес.
Официальный дилер
Сертификат дилера

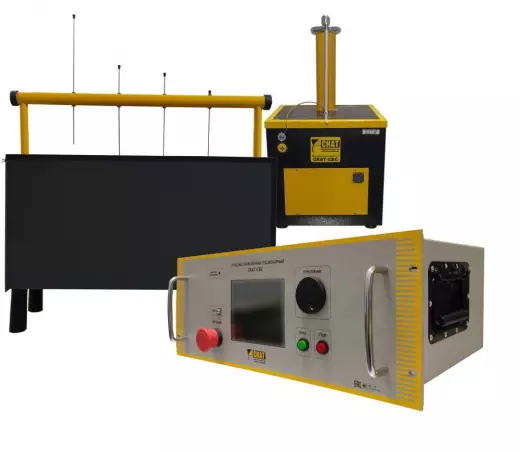

СКАТ-СВС предназначен для проведения приемосдаточных и эксплуатационных электрических испытаний средств защиты, таких как изоляционные штанги, резиновые боты, перчатки, электроинструмент и другие, при помощи переменного напряжения промышленной частоты, регулируемого в диапазоне от 0 до 100 кВ. Кроме того, оборудование стендов может использоваться для испытаний изоляции кабелей, изоляторов и других объектов переменным током.

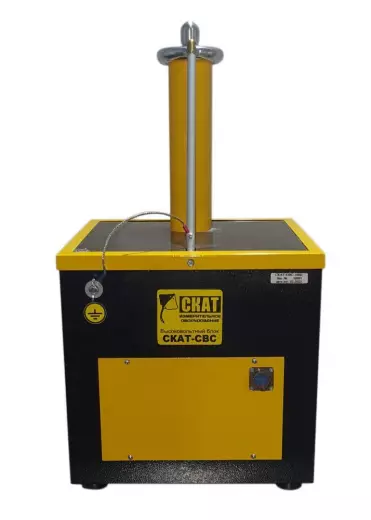

Высоковольтный блок выполнен в прочном стальном корпусе с полимерным порошковым покрытием. На блоке установлена автоматическая штанга заземления. Конструкция высоковольтного выхода содержит элементы, минимизирующие вероятность возникновения коронного разряда. В качестве материалов изоляции высоковольтного трансформатора используются трансформаторное масло и пластик.

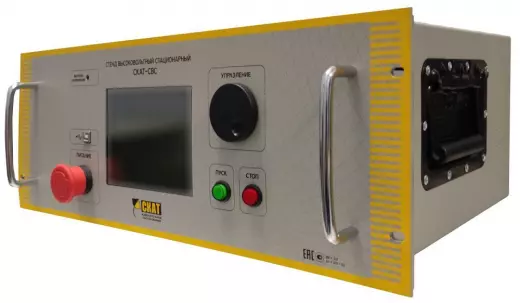

Блок управления выполнен в металлическом корпусе с удобными ручками для переноски, предназначен для настольного использования и может быть смонтирован в стойку стандартного размера 482,6 мм (19 дюймов). Корпус также покрыт полимерной порошковой краской, что обеспечивает дополнительную защиту.
Испытательная ванна представляет собой емкость из нержавеющей стали с внешним полимерным порошковым покрытием. Внутри ванны установлен делитель напряжения с диапазоном измерения от 0,2 до 20 кВ, встроенный в измерительную штангу. Штанга конструктивно расположена над ванной на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.

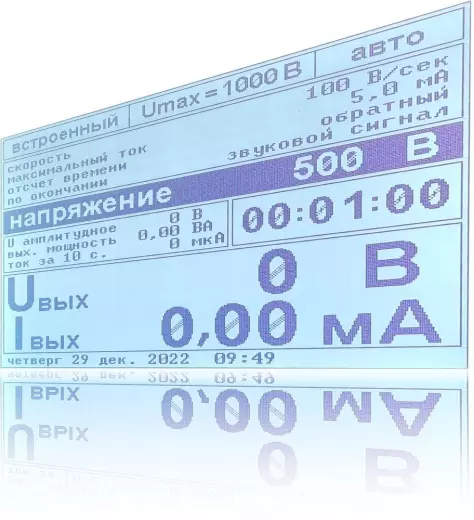

Стенд оснащен встроенным программным обеспечением, обеспечивающим удобство эксплуатации и управление процессом испытаний.
Тех.характеристики
| Характеристика | Значение для модификации | ||
| СКАТ-СВС-50Ц | |||
| Диапазон измерений напряжения переменного тока при работе со встроенным источником, В | от 20 до 1000 | ||
| Диапазон измерений напряжения переменного тока при работе с высоковольтным блоком 50 кВ, кВ | от 1 до 50 | ||
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±3 | ||
| Диапазон измерений силы переменного тока при работе со встроенным источником, мА | от 0,5 до 10 | ||
| Диапазон измерений силы переменного тока при работе с ванной испытательной, мА | от 0,5 до 10 | ||
| Диапазон измерений силы переменного тока при работе с высоковольтным блоком 50 кВ, мА | от 1 до 40 | ||
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±(2,0+0,1·((Iм/I)-1))* | ||
| Характеристика | СКАТ-СВС-50Ц | ||||
| Параметры питающей сети | напряжение переменного тока, В | 230 | |||
| частота переменного тока, Гц | 50 | ||||
| Количество внешних источников высокого напряжения | 1 | ||||
| Количество каналов измерения силы тока при работе с ванной испытательной | 4 | ||||
| Габаритные размеры средства измерений, мм, не более, Д х Ш х В | Блок управления | 490 х 370 х 200 | |||
| Блок высоковольтный | |||||
| 370 х 375 х 650 | |||||
| Ванна испытательная | 825 х 270 х 765 | ||||
| Масса средств измерений, кг, не более, Д х Ш х В | Блок управления | 23 | |||
| Блок высоковольтный | |||||
| 35,4 | |||||
| Ванна испытательная | 18,7 | ||||
| Условия эксплуатации | температура окружающей среды, °С | от +10 до +40 | |||
| относительная влажность при температуре +25 ºС, %, не более | 80 | ||||
| атмосферное давление, кПа | от 84 до 106,7 | ||||
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 10 000 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
| Название | СКАТ-СВС-50 |
|
Габариты упаковки Блок управления ДхШхВ, м |
0,6 х 0,4 х 0,26 |
|
Габариты упаковки Ванна испытательная ДхШхВ, м |
0,96 х 0,3 х 0,56 |
|
Габариты упаковки Блок высоковольтный 1 ДхШхВ, м |
0,6 х 0,44 х 0,69 |
| Вес, кг | 108 |
| Объем упаковки, м3 | 0,41 |
Госреестр СИ РФ
Межповерочный интервал
|
Блок управления |
1 шт |
|
Высоковольтный блок 50 кВ |
1 шт |
|
Ванна испытательная |
1 шт |
|
Кабель межблочный, длина 4 м |
1 шт |
|
Кабель высоковольтный, длина 1,5 м |
1 шт |
|
Кабель измерительный, длина 3 м |
1 шт |
|
Комплект кабелей для испытаний до 1000 В |
1 шт |
|
Провод заземления |
2 шт |
|
Кабель сетевой |
1 шт |
|
Вилка разъема для подключения сигнальных цепей |
1 шт |
|
Паспорт |
1 шт |
|
Руководство по эксплуатации |
1 шт |
