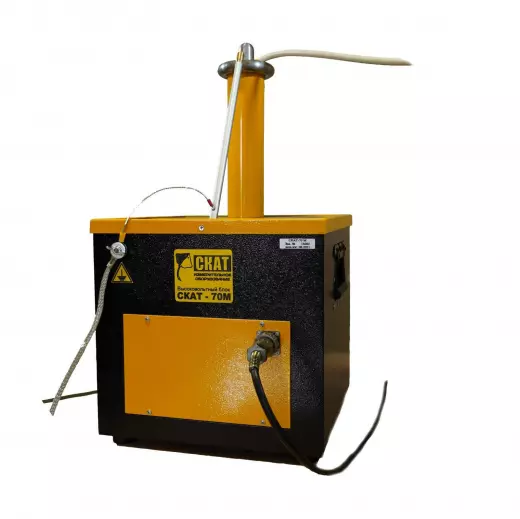

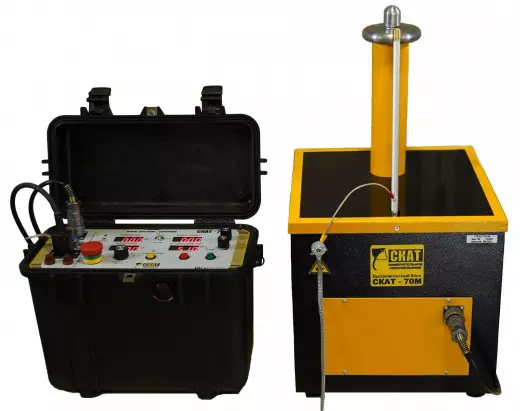

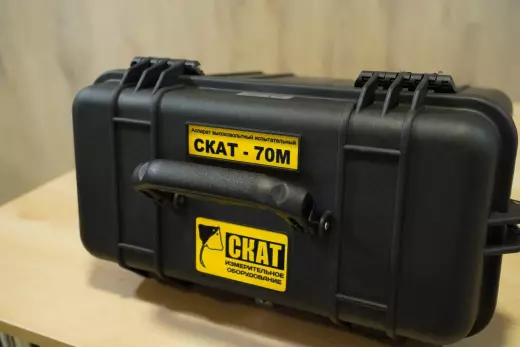

СКАТ-70М аппарат высоковольтный испытательный
Арт. 36916
496 133 ₽
С поверкой
+ 13 943 ₽
Срок поставки: 2-5 дней
Госреестр
Бренд
ООО «ЗПО СКАТ»
ООО «ЗПО СКАТ»
Гарантия
12 мес.
12 мес.
Артикул
36916
36916
Госреестр СИ РФ
82533-31
82533-31
Межповерочный интервал
24 мес.
24 мес.
Официальный дилер
Сертификат дилера
Аппарат «СКАТ-70М» предназначен:
- для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
- для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
- для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
- температура окружающего воздуха от -20 до +40C
- относительная влажность воздуха до 80% при температуре +25C.
| Испытание напряжением постоянного тока (DC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ |
||
| Амплитуда пульсаций, % | 3 | ||
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | ||
| Выходной ток | Максимальный уровень, мА | 20 | |
| Диапазон измерений, мА | от 0,1 до 20 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА |
||
| Испытание напряжением переменного тока (AC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ |
||
| Амплитуда пульсаций, % | 5 | ||
| Выходной ток | Максимальный уровень, мА | 50 | |
| Диапазон измерений, мА | от 0,1 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА |
||
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | ||
| Системные параметры | Режимы испытания |
■ Ручной ■ Автоматический |
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | ||
| Диапазон значений таймера, задаваемого пользователем, мин | от 1 до 60 | ||

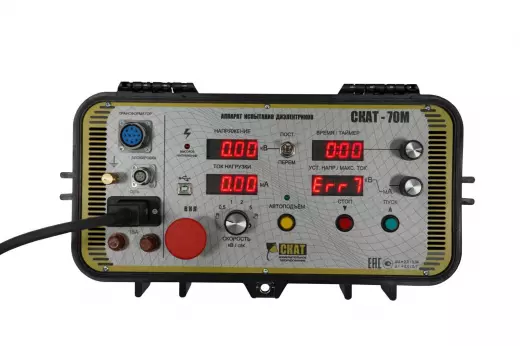

| Интерфейсы | Индикация | светодиодные знакосинтезирущие индикаторы | |
| управление аппаратом |
кнопочное и с помощью энкодеров |
||
| Безопасность | Заземление |
■ Защитное заземление ■ Автоматический заземлитель |
|
| Защита |
■ Защита от превышения допустимого напряжения и тока ■ Отключение при пробое в нагрузке ■ Защита от перегрева высоковольтного блока ■ Внешняя сигнальная лампа (опция) |
||
| Системы отключения высокого напряжения |
■ Кнопка аварийного отключения ■ Защитная блокировка (опция) |
||
| Параметры питания и потребления | Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | ||
| Максимальная потребляемая мощность | 2800 В•А | ||
| Максимальный потребляемый ток, А |
15 |
||
| Физические параметры | Габариты блока управления, В × Ш × Г, мм | 420 × 340 × 220 | |
| Масса блока управления, кг | 16 | ||
| Габариты высоковольтного, В × Ш × Г, мм | 650 × 375 × 360 | ||
| Масса высоковольтного блока, кг | 37 | ||
