Сатурн-М2 устройство для проверки автоматических выключателей

• определять минимальный ток срабатывания электромагнитных, полупроводниковых и электронных расцепителей;
• определять времена срабатывания тепловых расцепителей;
• проверять уставки тока короткого замыкания по принципу «сработал – не сработал».

Для проведения комплексной проверки средств защиты сети 0,4 кВ на различных объектах в устройство «Сатурн-М2» введена функция — определение тока и времени срабатывания автоматических выключателей, управляемых дифференциальным током (АВДТ), класса А и АС на номинальные токи от 6 до 500 мА на местах их установки.

В режиме «Источник тока» устройство «Сатурн-М2» можно использовать для проверки и настройки простых токовых устройств защиты на местах их установки путем задания тока через проверяемый аппарат и измерения времени срабатывания и действующего значения тока в момент срабатывания. Проверочный ток может либо выставляться скачком, равный заданному значению, либо регулироваться с помощью кнопок клавиатуры.

Устройство «Сатурн-М2» позволяет проверять автоматические выключатели как с отсоединением, так и без отсоединения их от электросети.

При проверке автоматических выключателей, подключенных непосредственно к сети переменного тока напряжением 220/380 В, устройство обеспечивает:

• регулировку тока короткого замыкания в диапазоне от 25 А до 2000 А при сопротивлении цепи не более 0,1 Ом, что обеспечивает проверку автоматических выключателей с номинальными токами до 200 А.
• точность измерения действующего значения тока до 1,5 % и времени до 1 %;
• поддержание с точностью 5 % заданного значения тока при проверке тепловых расцепителей.

Для проверки автоматических выключателей с малыми номинальными токами устройство имеет встроенный нагрузочный трансформатор, обеспечивающий регулировку тока в диапазонах от 0,2 до 20 А на нагрузку не более 0,5 Ом и от 2,5 до 200 А на нагрузку не более 0,015 Ом.

При проверке автоматических выключателей, управляемых дифференциальным током (АВДТ), в защищаемой зоне устройством искусственно создается канал тока утечки, регулируемого в диапазоне от 0,001 до 2,2 А. При этом устройство обеспечивает:

• измерение времени срабатывания при одно-, двух-, пяти- и десятикратном значении номинального тока с относительной погрешностью не более 1 %;
• протекание через проверяемое устройство испытательного тока следующей формы: синусоидального, пульсирующего тока положительной или отрицательной полярности, пульсирующего тока с постоянной составляющей (6 мА);
• измерение тока срабатывания с приведенной погрешностью не более 0,5 % при синусоидальном токе и 1,5 % — при однополярном пульсирующем токе.

Результаты проведенных испытаний хранятся в памяти и могут быть переданы на персональный компьютер через порт связи USB с помощью разъема, расположенного на передней панели устройства.

Кроме зафиксированных значений тока и времени срабатывания, даты и времени проведения испытаний, на компьютер может выводиться осциллограмма, отражающая характер протекания тока через контакты проверяемого аппарата.

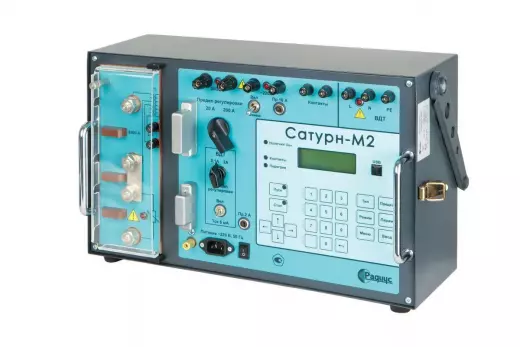

Устройство «Сатурн-М2» выполнено в металлическом корпусе с удобной ручкой для переноски с габаритными размерами 490х300х230 мм и массой 18 кг.
