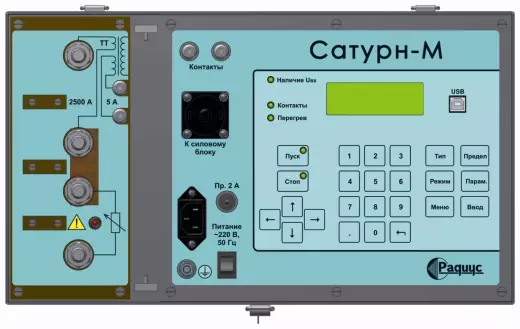

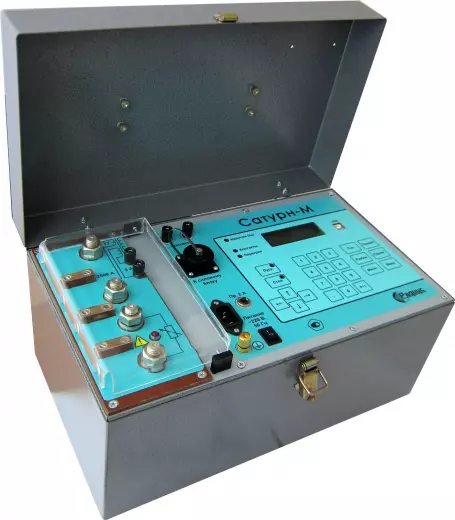

Сатурн-М устройство для проверки автоматических выключателей током до 2000 А
Ссылка скопирована
193 492 ₽
Поверка включена в стоимость
Срок поставки: под заказ
Госреестр
Бренд
НПФ «Радиус»
НПФ «Радиус»
Гарантия
12 мес.
12 мес.
Артикул
20311
20311
Госреестр СИ РФ
68019-17
68019-17
Межповерочный интервал
12 мес.
12 мес.
Испытательное устройство с максимальным проверочным током до 2 кА для автоматических выключателей.
Назначение:
Испытательное устройство Сатурн-М предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.
Выполняемые функции:
Назначение:
Испытательное устройство Сатурн-М предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.
Выполняемые функции:
- Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения.
- Выдача регулируемого тока.
- Измерение действующего значения тока и времени срабатывания проверяемого автомата.
- Автоматический контроль работоспособности основных узлов устройства при включении питания.
- Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.
Технические характеристики
|
Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока: - напряжением, В - частотой, Гц |
220 50 |
| Диапазон допустимого напряжения питания, В | от 187 до 242 |
| Мощность, потребляемая блоком из сети, Вт, не превышает | 20 |
| «Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А | от 25 до 2000 |
| «Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя к сети переменного тока напряжением 220/380 через внешний трансформатор «НТ-12», А | от 125 до 8000 |
| Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А |
от 0,025 до 25 от 0,25 до 250 от 2,5 до 2500 |
|
Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА |
от 0,01 до 99,99 |
| Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более | ±(1,5 + 3 ед. мл. разр.) |
| Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более | ±(1,5 + погрешность ТТ+ 3 ед. мл. разр.) |
| Диапазон задания длительности протекания тока, с | от 0,02 до 7200 |
| Диапазоны измерения времени срабатывания, с |
от 0,001 до 0,999 от 1,00 до 99,99 от 1 до 7200 |
|
Пределы допустимой абсолютной погрешности измерений времени: - для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают - для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают |
±0,01 ±0,02 |
|
Пределы основной относительной погрешности измерений времени: - при измерении величин от 1 до 100 с, % - при измерении величин более 100 с, % |
±(1 + 3 ед. мл. разр.) ±(2 + 3 ед. мл. разр.) |
| Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм | 400x235x230 |
| Масса блока «Сатурн-М» не превышает, кг |
13 |
Дополнительная комплектация
