РЕТОМ-30КА-12 установка измерительная для прогрузки первичным током до 30 кА

Назначение установки измерительной для прогрузки первичным током до 15/30 кА РЕТОМ-30КА:

РЕТОМ-30кА является единственным в России комплексом, позволяющим выдавать синусоидальный ток до 30 000 А при большой величине выходной мощности, составляющей 55 000 ВА, при этом оставаясь достаточно мобильным и имеющим сравнительно небольшие габариты.

Комплекс РЕТОМ-30кА поставляется в двух комплектациях:

• РЕТОМ-30кА-11 с одним трансформаторным блоком, обеспечивающим проверку первичным током до 15 кА;

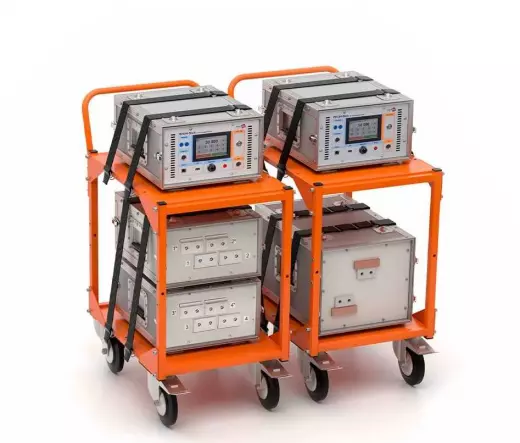

• РЕТОМ-30кА-12 с двумя трансформаторными блоками, обеспечивающими проверку первичным током до 30 кА.

Область применения установки измерительной для прогрузки первичным током до 15/30 кА РЕТОМ-30КА:

Проверка автоматических выключателей переменного тока с электромагнитными, тепловыми и электронными расцепителями с номинальными токами до 6 300 А. Определение параметров:

• тока срабатывания прерывателя в зоне токов КЗ;
• времени срабатывания прерывателя в зоне токов КЗ;
• времени срабатывания прерывателя в селективной зоне токов КЗ;
• времени срабатывания прерывателя в зоне токов перегрузки.

Проверка измерительных трансформаторов тока. Определение параметров:

• коэффициента трансформации;
• полярности/фазировки методом переменного тока;
• характера нагрузки трансформатора тока.

Проверка устройств РЗА первичным током, позволяющая оценить целостность соединительных цепей, правильность подключения измерительных трансформаторов тока, настройки реле. Определение параметров:

• тока срабатывания токовой защиты;
• времени срабатывания токовой защиты;
• фазировки вторичных цепей.

Основные достоинства установки измерительной для прогрузки первичным током до 15/30 кА РЕТОМ-30КА:

• выходной регулируемый однофазный синусоидальный ток до 30 000 А;
• выходная мощность до 55 000 ВА;
• выходное программно-управляемое напряжение, необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками;
• диапазон регулируемого времени выдачи от 20 мс до непрерывного режима;
• измерение действующего значения выдаваемого тока при времени выдачи тока от 0,1 мс до 9999 с;
• возможность увеличения выходного напряжения до 32 В;
• измерение внешних токов до 20 А;
• измерение внешних напряжений до 500 В;
• измерение времени срабатывания автоматического выключателя от 0,1 мс до 9999 с;
• измерение фазового угла между выдаваемым и внешним токами -180° ... +180°;
• измерение фазового угла между внешним током и внешним напряжением -180 ° ... +180°;
• возможность выдачи чистого синусоидального тока (при этом каждый пуск начинается с точки перехода через 0), что позволяет осуществлять проверки не только автоматических выключателей с электромагнитными расцепителями, реагирующим на действующее значение тока, но и с электронными и микропроцессорными расцепителями, которые реагируют на скорость нарастания и форму первичного тока;
• режим предварительного кратковременного протекания номинального тока через выключатель («Предпитание») позволяет запитать схемы управления расцепителем для некоторых моделей выключателей;
• встроенные в комплекс два амперметра и вольтметр позволяют избежать трудностей, связанных с измерением больших токов (в том числе и при малых интервалах времени) и использованием дополнительных внешних измерителей тока и напряжения, а наличие фазометра дает возможность с легкостью измерить фазовую погрешность при проверках трансформаторов;
• интуитивно понятное меню и возможность управления с помощью одного лишь регулятора-энкодера обеспечивают удобство работы с комплексом;
• все подключения в комплексе (как к питающей сети, так и между собой) осуществляются с помощью современных надежных силовых разъемов;
• передвижная разборная стойка предназначена для транспортировки комплекса вместе с аксессуарами к месту проведения испытаний;
• корпуса блоков полностью герметичны, что дает возможность пользователю транспортировать их к месту работы при любых погодных условиях;
• надежная фиксация блоков комплекса между собой и на стойке, обеспечивает безопасность при перемещении.
