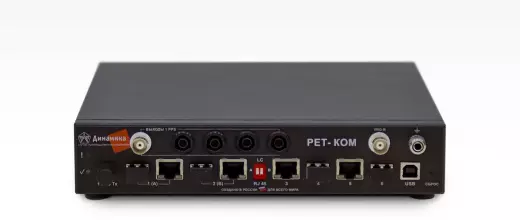

Описание РЕТ-КОМ
Блок преобразовательный РЕТ-КОМ предназначен для подключения к интеллектуальным электронным устройствам (ИЭУ) релейной защиты (РЗА) первой, второй и третьей архитектуры и испытательным комплексам РЕТОМ-51, РЕТОМ-61, РЕТОМ-71, РЕТОМ-61850.
Блок имеет функции:
- многопортового конвертера;
- устройства резервирования RedBox;
- преобразователя протокола синхронизации времени PTPv2 в PPS, NTP+PPS, IRIG-B.
Возможности преобразовательного блока РЕТ-КОМ:
- подключение к ПК, РЕТОМ-51/61/71/61850 и терминалам РЗА с медными (RJ45) или оптическими (LC) портами;
- проведение автоматизированных испытаний при повышенной информационной нагрузке ("Информационный шторм" по протоколам IEC 61850-8-1 и IEC 61850-9-2);
- подключение к РЕТОМ-51/61/71/61850 и терминалам РЗА с PRP/HSR-резервированием;
- синхронизация комплексов РЕТОМ-61850 и РЕТОМ-51/61/71 (PTPv2 и PPS);
- обеспечение синхронизации РТЕОМ-61850 по протоколу PTPv2 от ЛВС с резервированием PRP/HSR.
|
Ethernet |
|
|
Количество портов, в том числе - комбинированные, тип LC-RJ45 (100BaseFX/100BaseTX), шт. - оптические, тип LC (100BaseFX), шт. - медные, тип RJ45 (10/100BaseTX), шт. |
6 |
|
Скорость обмена данных, Мбит/с, не более: - комбинированных и оптических портов - медных портов |
100 |
|
Поддержка протоколов резервирования IEC62439-3 (только для комбинированных портов) |
PRP или HSR |
|
*Комбинированный порт может работать в режиме оптического или медного порта. |
|
|
Синхронизация |
|
|
Поддержка протоколов синхронизации для портов Ethernet (разъемы 1-6) |
PTPv2 Transparent Clock, |
|
Генерация сигнала 1PPS, при наличии внешней PTPv2-синхронизации |
TTL 5В, оптика (ST), транзистор |
|
Генерация протокола IRIG-B, при наличии внешней PTPv2-синхронизации |
TTL |
| Порт USB | |
|
Количество портов, тип Type-B, шт. |
1 |
|
Стандарт передачи данных |
USB 2.0 |
|
Выход 1PPS оптический |
|
|
Количество портов, шт. |
1 |
|
Тип разъема |
ST |
|
Размер ядра/демпфера, мкм |
50/125 |
|
Номинальная длина волны, нм |
820 |
|
Время задержки, нс |
не более 200 |
| TTL Выход IRIG-B | |
|
Количество портов, шт. |
1 |
|
Уровень напряжения |
5 |
|
Максимальный выходной ток, мА |
± 50 |
|
Время задержки, нс |
не более 200 |
|
TTL Выход 1PPS |
|
|
Количество портов, шт. |
1 |
|
Уровень напряжения, В |
5 |
|
Формирование импульса 1PPS |
по переднему фронту с низкого уровня на высокий |
|
Длительность цикла импульса, мс - высокий - низкий |
200 |
|
Максимальный выходной ток, мА |
± 50 |
|
Время задержки, нс |
не более 200 |
|
Дискретные выходы |
|
|
Количество, шт. |
2 |
|
Тип |
твердотельное реле (повторитель выхода 1PPS) |
|
Коммутационная способность при активной нагрузке: |
|
|
- сила постоянного тока, А |
0,150 |
|
- напряжение постоянного тока, В |
264 |
|
- сила переменного тока, А |
0,1 |
|
- напряжение переменного тока, В |
250 |
|
Собственное время срабатывание дискретного выхода на замыкание, нс, не более |
200 |
|
Собственное время срабатывание дискретного выхода на размыкание, нс, не более |
200 |
|
Сопротивление замкнутого состояния транзисторного дискретного выхода, Ом, не более |
35 |
|
Общие характеристики |
|
|
Испытательное напряжение изоляции цепей питания относительно корпуса блока, В (постоянное) |
2800 |
|
Испытательное напряжение изоляции дискретных выходов относительно корпуса блока, В (постоянное) |
2800 |
|
Испытательное напряжение изоляции дискретных выходов относительно друг друга, В (постоянное) |
1000 |
|
Масса блока, кг, не более |
3 |
|
Габаритные размеры блока (без крепления) ШхВхГ, мм, не более |
225х52х250 |
|
Условия применения |
|
|
Диапазон рабочих температур окружающей среды, °С |
от +1 до +40 |
|
Температура нормальных условий |
20 ± 5 |
|
Диапазон температур транспортирования, °С |
от -40 до +70 |
|
Диапазон температур хранения, °С |
от +5 до +40 |
|
Относительная влажность воздуха при 25 °С, %, не более |
80 |
|
Высота над уровнем моря, м, не более |
2000 |
|
Степень защиты по ГОСТ 14254-2015: - оболочки - выходных клемм |
IP20 |
|
Группа условий эксплуатации по ГОСТ 30631-99 |
М23 |
|
Требования электромагнитной совместимости |
ГОСТ Р МЭК 61326-1-2014 (промышленная среда) |
|
Требования безопасности |
ГОСТ IEC 60950-1-2014, класс I |
|
Защита от поражения электрическим током |
ГОСТ 12.2.007.0-75 класс I |
|
Питание блока - однофазная сеть, В - частота питающей сети, Гц - потребляемая мощность, ВА, не более |
220 - 120 (+44) |
|
Характеристики надежности |
|
|
Средний срок службы блока, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
|
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более |
4 |
