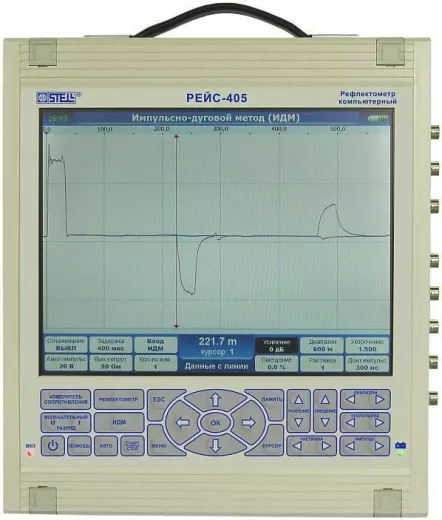

РЕЙС-405 рефлектометр компьютерный
Ссылка скопирована
510 570 ₽
С поверкой
+ 3 843 ₽
Срок поставки: 2-5 дней
Госреестр
Бренд
СТЭЛЛ
СТЭЛЛ
Гарантия
12 мес.
12 мес.
Артикул
30751
30751
Госреестр СИ РФ
69458-17
69458-17
Межповерочный интервал
24 мес.
24 мес.
Официальный дилер
Сертификат дилера
РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий;
измеритель сопротивления изоляции;
измеритель по импульсно-дуговому методу;
измеритель по методу колебательного разряда.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.
Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
Преимущества рефлектометра компьютерного РЕЙС-405:
- четыре метода измерения;
большой встроенный цветной дисплей;
возможность подключения внешнего дисплея любого размера;
мощный зондирующий сигнал;
увеличенный диапазон измерения;
простой, интуитивно-понятный интерфейс;
прямое управление параметрами;
универсальное питание.
Особенности применения рефлектометра компьютерного РЕЙС-405:
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Новые положительные качества рефлектометра компьютерного РЕЙС-405:
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
4-й режим - измерение сопротивления изоляции;
вместо ручного управления выходным сопротивлением применено программное;
увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
| Параметр | Значение |
| Номинальное значение частоты калибрационных меток, кГц | 6666 |
| Пределы допускаемой абсолютной погрешности установки частоты калибрационных меток, кГц | ±4 |
| Верхние пределы диапазонов измерений (ВПИ) расстояния (при коэффициенте укорочения 1,500), км | 0,25; 0,5; 1; 2; 5; 10; 20; 50; 100; 150; 200; 250 |
| Пределы допускаемой основной приведенной к ВПИ погрешности измерений расстояния (в нормальных условиях применения (20±5) °С), % | ±0,1 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений расстояния (в рабочих условиях применения), % |
±0,2 |
| Диапазон установки коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | 0,001 |
| Диапазон установки амплитуды зондирующего импульса, В | От 25 до 120 |
| Диапазон установки длительности зондирующего импульса, мкс | От 0,1 до 300 |
| Диапазон измерений сопротивления изоляции, Ом | От 1 х 103 до 1 х 109 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % | ±5 |
| Общие характеристики | |
| Условия эксплуатации | От +5 до +40, до 90% относительной влажности при +25 °C без конденсации влаги, от 84 до 106,7 кПа атмосферного давления |
| Напряжение питания постоянного тока, В | От 18 до 20 |
| Габаритные размеры | Не более270 х 300 х 123 мм |
| Масса | Не более 5,5 кг |
