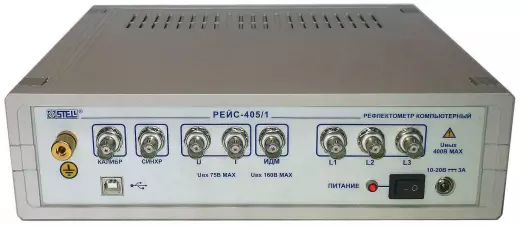

РЕЙС-405/1 рефлектометр компьютерный
Арт. 53220
439 200 ₽
Срок поставки: 2-5 дней
Бренд
СТЭЛЛ
СТЭЛЛ
Гарантия
12 мес.
12 мес.
Артикул
53220
53220
Официальный дилер
Сертификат дилера
РЕЙС-405/1 - это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Преимущества рефлектометра компьютерного РЕЙС-405/1:
- Четыре метода измерения;
Мощный зондирующий сигнал;
Увеличенный диапазон измерения;
Простой, интуитивно-понятный интерфейс;
Прямое управление параметрами.
Назначение рефлектометра компьютерного РЕЙС-405/1:
РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- Рефлектометр для металлических кабельных и воздушных линий;
Измеритель сопротивления изоляции;
Измеритель по импульсно-дуговому методу;
Измеритель по методу колебательного разряда.
Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора.
Рефлектометр РЕЙС-405, который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.
Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.
Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10.
Минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).
Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.
РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Особенности применения рефлектометра компьютерного РЕЙС-405/1:
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Примеры интерфейса программы:
| Режим "Метод рефлектометра" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
Минимальный диапазон - 250 м Максимальный диапазон - 250000 м |
| Коэффициент укорочения: |
Установка или измерение в пределах 1,00. .7.00 Встроенная таблица |
| Зондирующие сигналы |
Амплитуда 25 В...120 В Длительность от 100 нс до 300 мкс |
| Выходное сопротивление | 10... 1000 Ом. программно-регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Система отсчета расстояния | при помощи вертикальных курсоров |
| Режимы измерения |
Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3; Сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3); Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3); Разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
| Растяжка | Возможность растяжки выбранного участка рефлектограммы |
| Память | Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
| Отстройка от аддитивных помех и шумов | Усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех |
При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
| Эквивалентная (эффективная) частота дискретизации | 32 ГГц |
| Режим "Метод колебательного разряда" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5) |
Минимальный диапазон - 250 м Максимальный диапазон - 250000 м |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 300 Ом |
| Инструментальная погрешность измерения расстояния | не более 0.1 % |
| Усиление | от-18 до +74 дБ |
| Режимы работы |
Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
| Частота дискретизации | 200 МГц |
| Подключение к линии (при методе колебательного разряда) | Через присоединительное устройство по напряжению или по току |
| Режим "Импульсно-дуговой метод" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5 |
Минимальный диапазон - 250 м Максимальный диапазон - 250000 м |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 ... 120 В (без присоединительного устройства напряжения) |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Усиление | от-18 до +74 дБ |
| Режимы работы |
Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
| Частота дискретизации | 200 МГц |
| Режим "Метод измерения сопротивления изоляции" | |
| Минимальное измеряемое сопротивление | не более 1 кОм |
| Максимальное измеряемое сопротивление | не менее 1 ГОм |
| Измерительное напряжение | 400 В |
| Инструментальная погрешность измерения | не более 5% |
| Режимы измерения | L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня |
| Общие характеристики | |
| Связь с компьютером | USB 2.0 Hi-speed |
| Питание |
Сеть переменного тока 100.240 В. 50. . 60 Гц Сеть постоянного тока 10. . .20 В |
| Условия эксплуатации | +5...+40°С |
| Габаритные размеры (ШхВхГ) | 270 х 300 х 77 мм |
| Масса | Не более 3,5 кг |
