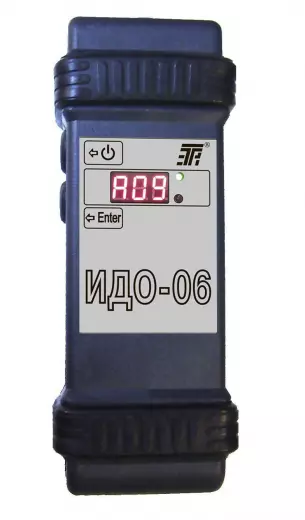

ИДО-06 индикатор дефектов обмоток электрических машин
Ссылка скопирована
По запросу
ИДО-06 — это портативный прибор, предназначенный для контроля трехфазных обмоток электрических машин.
ИДО-06 — обеспечивает проверки:
- трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
- состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В без демонтажа и разборки последней.
Принцип работы:
— при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм).
| контролируемые параметры: |
|
| — при проверках трёхфазной обмотки на наличие межвитковых замыканий, обрыва фаз и на правильность соединения фаз | коэффициент несимметрии фазных токов, Кн |
| — при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции, Rи |
| контролируемый диапазон Кн, % | 0÷99 |
| контролируемый диапазон Rи, МОм | 0÷500 |
| величина Кн при замыкании одного витка в фазе, %, не менее | 10 |
| выходное постоянное напряжение при измерении Rи, В | 1000±100 |
| индикация | светодиодная и светодиодная алфавитно-цифровая |
| питание | автономное или от внешнего блока питания |
| напряжение питания, В | 4 (-1.0 +0.2) |
| потребляемая мощность, Вт, не более | 3 |
| габаритные размеры, мм | 205×80×50 |
| масса, кг, не более |
0.4 |
