VERDO SB1622 Осциллограф цифровой 2 канала, 100 МГц, 1 Гвыб/с

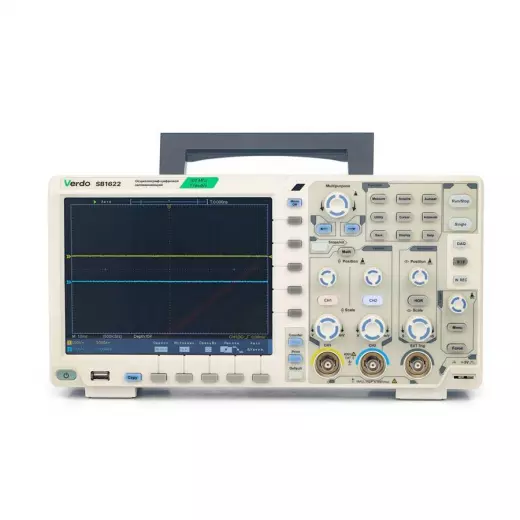

Осциллограф VERDO SB1622 цифровой 2 канала, 100 МГц, 1 Гвыб/с — это настольный измерительный прибор, который занимает промежуточное положение между базовыми 60-мегагерцовыми моделями и профессиональными 200-МГц осциллографами. Модель 100 ориентирована на инженеров-разработчиков, сервисных инженеров и лаборатории, где требуется анализ сигналов с частотами до 100 МГц при сохранении высокого временного разрешения. Частота дискретизации 1 Гвыб/с и память 40 М точек позволяют регистрировать длительные последовательности импульсов с детализацией до наносекундных фронтов. Осциллограф VERDO SB1622 оснащен 8-дюймовым TFT-дисплеем с разрешением 800×600 и встроенным частотомером до 100 МГц с разрешением 6 разрядов.

Полоса 100 МГц и два канала

Полоса пропускания 100 МГц делает осциллограф VERDO SB1622 универсальным инструментом для большинства задач отладки цифровых и аналоговых схем. Два канала позволяют одновременно наблюдать входной и выходной сигналы усилителя, сравнивать тактовую частоту с сигналом данных или контролировать фазу в двух точках цепи. Минимальная вертикальная развертка 1 мВ/дел обеспечивает работу с низкоуровневыми сигналами датчиков, а 10 В/дел — с выходными каскадами усилителей.

• Количество каналов: 2 аналоговых канала с полной идентичностью характеристик и независимыми аттенюаторами.
• Полоса пропускания: 100 МГц — гарантированная полоса для синусоидального сигнала на уровне -3 дБ, подтвержденная заводской калибровкой.
• Вертикальная развертка: диапазон от 1 мВ/дел до 10 В/дел с возможностью плавной регулировки в режиме Fine.
• Режимы входа: DC, AC, Земля — стандартный набор для измерения переменных составляющих и калибровки нуля.

Осциллограф 100 позволяет исследовать сигналы с гармониками до 5-й включительно для меандра частотой 10 МГц, что покрывает потребности при отладке большинства микроконтроллеров с тактовой частотой до 50 МГц. Двухканальный режим с функцией вычитания сигналов полезен для получения дифференциальных измерений без приобретения отдельного дифференциального пробника.

Частота дискретизации и глубина памяти

Частота выборок 1 Гвыб/с в осциллографе VERDO SB1622 обеспечивает 10 выборок на период сигнала 100 МГц, что достаточно для восстановления формы синусоиды и корректного измерения амплитуды. При этом максимальная длина записи 40 М точек позволяет захватывать длительные пакеты данных без компромиссов по временному разрешению. Встроенный АЦП с разрешением 8 бит обеспечивает динамический диапазон 48 дБ, достаточный для большинства измерительных задач.

• Частота дискретизации: 1 Гвыб/с в режиме реального времени — максимальная частота оцифровки для всех каналов.
• Максимальная длина записи: 40 М точек на канал, что позволяет сохранять до 40 мс сигнала при полной частоте дискретизации.
• Вертикальное разрешение АЦП: 8 бит — 256 уровней квантования по вертикали, достаточно для точных амплитудных измерений.
• Максимальная частота захвата: 70000 осциллограмм в секунду — высокая скорость обновления для визуализации редких сбоев и импульсных помех.

Глубокая память модели 100 критична при анализе протоколов последовательной передачи данных, где важна непрерывная запись длинных пакетов. При горизонтальной развертке 100 мс/дел и частоте дискретизации 1 Гвыб/с осциллограф VERDO SB1622 способен записать сигнал длительностью несколько секунд с детализацией до 1 нс, что делает его эффективным инструментом для анализа длительных переходных процессов.

Временная развертка и встроенный частотомер

Осциллограф VERDO SB1622 оснащен высокоточным генератором временной развертки с погрешностью ±2,5 ppm, что гарантирует стабильность измерений интервалов и частот без внешней синхронизации. Горизонтальная развертка от 2 нс/дел до 1000 с/дел перекрывает весь спектр задач — от анализа фронтов наносекундной длительности до наблюдения суточных изменений сигнала. Встроенный частотомер с разрешением 6 разрядов и диапазоном от 2 Гц до 100 МГц позволяет оперативно оценивать частоту без переключения режимов.

• Горизонтальная развертка: от 2 нс/дел до 1000 с/дел с шагом 1-2-5, минимальная развертка позволяет различать события длительностью около 200 пс.
• Точность временной развертки: ±2,5 ppm — заводская калибровка кварцевого генератора, обеспечивающая высокую повторяемость измерений.
• Частотомер: 6 разрядов, диапазон от 2 Гц до 100 МГц — встроенный счетчик с точностью, достаточной для большинства сервисных задач.
• Триггерный выход: Trig Out (Pass/Fail) — выходной сигнал для синхронизации внешнего оборудования по результатам сравнения с шаблоном.

Система триггера осциллографа 100 включает режимы по фронту, видеоимпульсу и ширине импульса, что достаточно для 90% повседневных измерений. Наличие выхода Pass/Fail упрощает организацию автоматизированных испытательных стендов, где осциллограф VERDO SB1622 выступает в роли интеллектуального датчика, сигнализирующего о выходе параметров за допустимые пределы.

Интерфейсы и математическая обработка

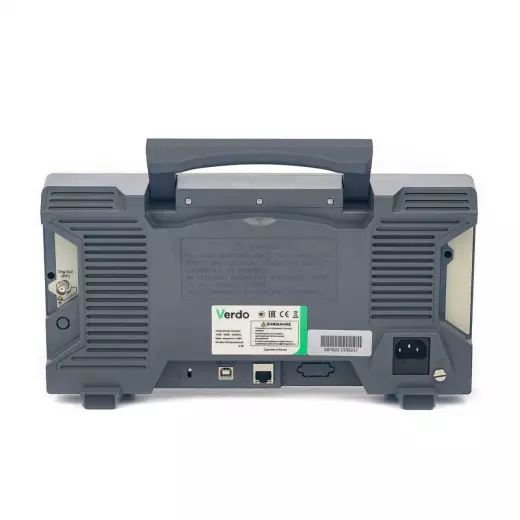

Осциллограф VERDO SB1622 предлагает полный набор интерфейсов для интеграции в современную измерительную среду: USB-хост для подключения флеш-накопителей и сохранения осциллограмм, USB-устройство для управления с компьютера, порт LAN для сетевого доступа и опциональный VGA для подключения внешнего монитора. Большой 8-дюймовый TFT-экран с цветовой палитрой 65536 цветов обеспечивает удобное отображение осциллограмм даже при работе с мелкими курсорами.

• Интерфейсы: USB-хост, USB-устройство, Trig Out (Pass/Fail), LAN, VGA (опция) — универсальный набор для лабораторных и производственных применений.
• Дисплей: 8’’ цветной ЖК-дисплей, 800×600, 65536 цветов — высокая контрастность и широкие углы обзора.
• Математические функции: +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (НЧ, ВЧ, полосовой, режективный).
• Габариты и вес: 340×177×90 мм, вес 2,6 кг — компактные размеры для установки на стандартном лабораторном столе.

Математический процессор осциллографа 100 включает быстрое преобразование Фурье (FFT и FFTrms) для спектрального анализа, интегрирование для вычисления мощности сигнала и дифференцирование для оценки скорости нарастания фронтов. Цифровые фильтры (низкочастотный, высокочастотный, полосовой, режективный) помогают выделять полезный сигнал на фоне шумов без использования внешнего ПО, что особенно ценно при работе в условиях электромагнитных помех.

В линейке VERDO модель 100 является промежуточным звеном между младшей моделью SB1621 (60 МГц, 2 канала) и старшей SB1647 (200 МГц, 4 канала). Осциллограф 100 сохраняет все ключевые преимущества платформы — частоту дискретизации 1 Гвыб/с, память 40 М и полный набор интерфейсов — но предлагает более высокую полосу пропускания, достаточную для работы с большинством современных микроконтроллеров и периферийных интерфейсов. По сравнению с SB1621, модель 100 обеспечивает лучшую детализацию высокочастотных сигналов, что делает ее предпочтительным выбором для разработчиков и сервисных инженеров, работающих с цифровыми системами на частотах до 50–60 МГц.
