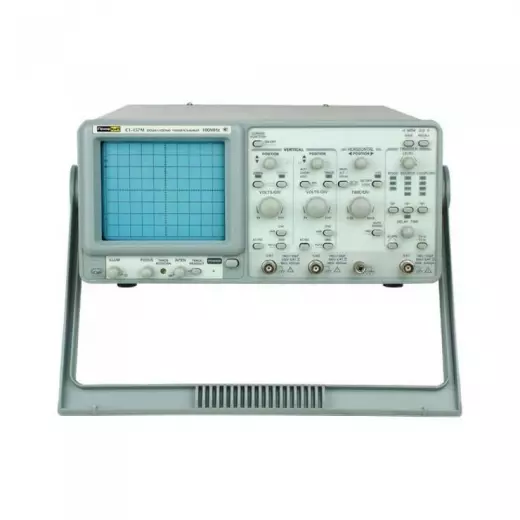

ПрофКиП С1-157М осциллограф универcальный

Осциллограф ПрофКиП С1-157М универсальный представляет собой профессиональную аналоговую модель с электронно-лучевой трубкой, предназначенную для наблюдения и исследования формы электрических сигналов в диапазоне частот до 100 МГц. Данный прибор сочетает в себе высокую чувствительность каналов вертикального отклонения от 2 мВ/дел до 5 В/дел и развитые возможности горизонтальной развертки с коэффициентом от 50 нс/дел до 0.5 с/дел, что позволяет анализировать как быстропротекающие импульсные процессы, так и низкочастотные сигналы. С1-157М оснащен двухканальным входом с возможностью суммирования, вычитания и поочередного режима работы, а также полноценным режимом X-Y для фазовых измерений и наблюдения фигур Лиссажу. В отличие от цифровых решений, данная модель предлагает аналоговое отображение сигнала на 6-дюймовой прямоугольной ЭЛТ с ускоряющим напряжением 16 кВ, что гарантирует высокую яркость и четкость луча даже при работе с низкочастотными и однократными процессами. С1-157М ориентирован на применение в сервисных центрах, учебных лабораториях и на производственных участках, где требуется надежный измерительный инструмент с широким набором режимов синхронизации и функций курсорных измерений.

Полоса пропускания и входные цепи

Осциллограф С1-157 обеспечивает полосу пропускания по каналу вертикального отклонения до 100 МГц (на уровне -3 дБ), что является высоким показателем для аналоговых приборов данного класса. При установке максимальной чувствительности 2 мВ/дел полоса ограничивается значением 20 МГц, а время нарастания переходной характеристики составляет 17.5 нс; в остальных диапазонах этот параметр улучшается до 3.5 нс. Входной импеданс каналов составляет 1 МОм ±2% с параллельной емкостью 25 пФ, что обеспечивает стандартное согласование с большинством пассивных щупов и минимизирует влияние на исследуемую цепь. Максимальное допустимое входное напряжение на частоте 1 кГц достигает 400 В (пиковое значение), а переключатель входа позволяет выбрать режим открытого (DC), закрытого (AC) или заземленного (GND) входа для эффективного подавления постоянной составляющей. Чувствительность регулируется в 11 фиксированных диапазонах с шагом 1-2-5 и точностью ±3%, что обеспечивает высокую повторяемость результатов и удобство масштабирования сигналов различной амплитуды.

• Полоса пропускания (-3 дБ): 0…100 МГц (основной диапазон) и 0…20 МГц при чувствительности 2 мВ/дел.
• Время нарастания: 3.5 нс (для диапазонов выше 2 мВ/дел) и 17.5 нс (при 2 мВ/дел).
• Входной импеданс: 1 МОм ±2% / 25 пФ, что обеспечивает универсальную совместимость с щупами 1:1 и 10:1.
• Максимальное входное напряжение: 400 В (пик-пик) при 1 кГц, с защитой от перегрузок по постоянному току.

Режимы развертки и синхронизация

Система горизонтального отклонения С1-157М включает основной режим (MAIN) с диапазоном коэффициентов развертки от 50 нс/дел до 0.5 с/дел и режим задержанной развертки (DELAY) с диапазоном от 50 нс/дел до 50 мс/дел, что позволяет детально рассматривать участки сложных сигналов. Время задержки изменяется от 1 мкс до 5 с, а соотношение дрожания задержки составляет 1:20000, что гарантирует стабильность отображения фронтов и вершин импульсов при длительном наблюдении. Триггерная система поддерживает автоматический (AUTO), ждущий (NORM) и ТВ-синхронизацию (TV) с выбором источника от канала 1, канала 2, внешнего входа или сети (LINE). Предусмотрены фильтры верхних и нижних частот (HFR и LFR) для подавления шумов и выделения полезного сигнала в условиях помех. Чувствительность внутренней синхронизации составляет 0.35 дел в диапазоне 10 Гц…20 МГц и 1.5 дел в диапазоне 20…100 МГц, что обеспечивает уверенный запуск развертки даже при слабых сигналах. Внешний вход синхронизации имеет импеданс 1 МОм ±3% / 25 пФ ±5 пФ и выдерживает напряжение до 300 В на частоте 1 кГц, расширяя возможности подключения к эталонным генераторам и внешним триггерным устройствам.

Курсорные измерения и режим X-Y

Осциллограф ПрофКиП С1-157М оснащен встроенной системой курсорных измерений, которая позволяет непосредственно на экране ЭЛТ производить оценку амплитудных и временных параметров сигналов. Доступны измерения разности напряжений (ΔV), разности временных интервалов (ΔT), обратной частоты (1/ΔT), а также относительные величины в процентах и децибелах. Разрешение курсоров составляет 1/100 деления, а эффективный диапазон охватывает ±3 дел по вертикали и ±4 дел по горизонтали, что позволяет точно позиционировать метки на характерных участках осциллограммы. Режим X-Y реализует подачу на ось X сигналов с каналов CH1, CH2 или внешнего входа, а на ось Y — с CH1, CH2 или их суммы (CH1+CH2). Чувствительность в этом режиме составляет 2 мВ/дел…5 В/дел ±3% для основных каналов и 0.1 В/дел ±5% для внешнего входа. Частотный диапазон X-входа достигает 500 кГц, а сдвиг фазы не превышает 3° на частоте 50 кГц, что делает С1-157 удобным инструментом для анализа фазовых соотношений и проверки цепей обратной связи.

• Курсорные измерения: ΔV, ΔV%, ΔV дБ, ΔT, 1/ΔT, ΔT%, Δθ.
• Разрешение курсоров: 1/100 дел, что позволяет измерять малые отклонения и длительности импульсов.
• Режим X-Y: оси X (CH1, CH2, EXT) и Y (CH1, CH2, CH1+CH2) с чувствительностью до 2 мВ/дел.
• Частотный диапазон X-входа: 500 кГц, сдвиг фазы ≤3° на 50 кГц.

Управление и сервисные функции

На передней панели С1-157 предусмотрена непрерывная регулировка яркости луча, а также отдельные регуляторы фокусировки и подсветки сетки для комфортной работы в различных условиях освещения. Z-вход с чувствительностью 5 В позволяет модулировать яркость луча внешним сигналом, что используется для маркировки участков осциллограммы или реализации специальных режимов индикации. Прибор оснащен встроенным калибратором, выдающим положительный меандр частотой 1 кГц и амплитудой 2 В (пик-пик) с погрешностью ±2%, что позволяет быстро проверять работоспособность каналов и согласовать щупы перед началом измерений. Специальные функции включают автоустановку диапазона развертки и фиксацию настроек, а также память для сохранения и воспроизведения до 10 конфигураций панели управления (ячейки MEM 0-9), что сокращает время подготовки при повторяющихся измерениях. Питание осуществляется от сети переменного тока 110/220 В ±10% с частотой 50/60 Гц, габариты прибора составляют 310×150×455 мм, а вес — 9 кг, что делает его стационарным, но достаточно компактным для размещения на лабораторном столе.

В линейке аналоговых осциллографов ПрофКиП модель С1-157 занимает промежуточное положение между базовыми 20-МГц устройствами и профессиональными 150-МГц приборами, предлагая оптимальный баланс полосы пропускания, чувствительности и функциональности для большинства задач ремонта и отладки. По сравнению с более простыми моделями, С1-157 выгодно отличается наличием задержанной развертки, расширенными возможностями синхронизации и системой курсорных измерений, что приближает его к возможностям цифровых осциллографов начального уровня, сохраняя при этом характерное для аналоговой техники высокое быстродействие и отсутствие артефактов дискретизации. Наличие режима X-Y с малым фазовым сдвигом и широким частотным диапазоном делает данный прибор незаменимым при настройке фильтров, фазовращателей и усилителей мощности, а память настроек и калибратор упрощают повседневную эксплуатацию.
