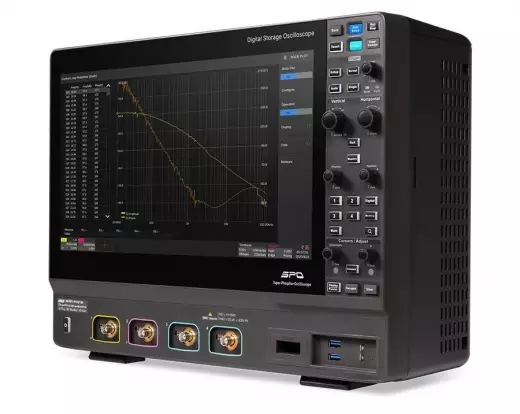

АКИП-4143/3А Осциллограф цифровой

Осциллограф Акип 4143/3А цифровой представляет собой высокоразрядный четырёхканальный прибор с полосой пропускания 4 ГГц, построенный на базе 12-битного АЦП, что кардинально отличает его от стандартных 8-битных решений. Благодаря частоте дискретизации 10 ГГц (с возможностью повышения до 20 ГГц в режиме объединения каналов) П-4143 способен захватывать сигналы с минимальными временными искажениями. Глубина памяти 500 МБ, расширяемая до 1 ГБ опционально, позволяет вести непрерывную запись на протяжении длительных интервалов. Модель ориентирована на задачи, требующие высокого разрешения по вертикали — измерение малых сигналов на фоне больших постоянных составляющих, анализ пульсаций в импульсных источниках питания и оценка целостности сигналов в высокоскоростных цифровых линиях. В отличие от младших моделей, П-4143 оснащён 15,6-дюймовым сенсорным Full HD-экраном и обеспечивает скорость обновления до 1 000 000 осциллограмм в секунду.

Разрядность и динамический диапазон

Ключевое преимущество осциллографа П-4143 перед большинством аналогов — 12-разрядный АЦП вместо традиционных 8 бит. Это увеличивает вертикальное разрешение в 16 раз, теоретически снижая уровень шума квантования с 2,4 мВ до 0,15 мВ в диапазоне 1 В/дел, что особенно заметно при исследовании сигналов с малым размахом. Повышенная разрядность также улучшает эффективную разрядность (ENOB) прибора, позволяя различать сигналы, которые на 8-битных осциллографах сливаются с шумом. Это делает П-4143 незаменимым при анализе пульсаций напряжения питания, измерении коэффициента гармоник и оценке линейности усилителей, где каждый милливольт имеет значение.

• Разрядность АЦП: 12 бит — обеспечивает теоретический динамический диапазон 72 дБ, что позволяет различать сигналы с амплитудой до 1/4096 от полной шкалы.
• Полоса пропускания: 4 ГГц — достаточна для анализа 5-й гармоники сигналов до 800 МГц и 3-й гармоники до 1,3 ГГц.
• Частота дискретизации: 10 ГГц на канал, до 20 ГГц при объединении двух каналов — обеспечивает временное разрешение до 50 пс.
• Входное сопротивление: 50 Ом и 1 МОм — выбор режима зависит от типа измеряемой цепи и используемых щупов.

Обработка и глубина памяти

Осциллограф П-4143 оснащён памятью объёмом 500 МБ, что в базовой конфигурации позволяет захватывать более 500 миллионов выборок на канал при частоте 10 ГГц, обеспечивая запись сигнала длительностью до 50 мс без пропусков. Опционально память может быть расширена до 1 ГБ, увеличивая длительность захвата до 100 мс — критически важно при анализе длительных пакетов данных или редких событий в промышленной автоматике. Скорость обновления экрана до 1 000 000 осциллограмм в секунду достигается благодаря аппаратному ускорителю波形 и оптимизированному конвейеру обработки; этот показатель на 33 % выше, чем у 2-ГГц моделей серии, и практически исключает «мёртвое время» между захватами. Режим сегментированной памяти позволяет выделить до нескольких тысяч сегментов внутри общего буфера, фиксируя только значимые события, а функция HISTORY даёт возможность вернуться к любой из ранее захваченных осциллограмм для повторного измерения.

• Объём памяти: 500 МБ (базовый) / 1 ГБ (опция) — достаточен для записи сотен тысяч периодов сигнала на высокой частоте.
• Скорость обновления: 1 000 000 осц./сек. — максимальная в линейке Акип, гарантирует поимку редких сбоев.
• Математические функции: БФП с размером БПФ 32 МБ — позволяет проводить спектральный анализ с высоким частотным разрешением.
• Поисковая машина: поиск событий по длительности, амплитуде и другим параметрам — ускоряет отладку сложных цифровых шин.

Экран и интерфейсы управления

Модель П-4143 оборудована большим 15,6-дюймовым (39,62 см) TFT-дисплеем с ёмкостным сенсорным экраном и разрешением Full HD 1920×1080 пикселей, что обеспечивает превосходную визуализацию сигналов даже при одновременном отображении четырёх аналоговых каналов, 16 логических (опция) и нескольких математических кривых. Высокое разрешение позволяет размещать множество окон измерений, графиков БПФ и таблиц декодированных протоколов на одном экране без ущерба для наглядности. Ёмкостный сенсор поддерживает мультитач-жесты: масштабирование временной развёртки и вертикальной шкалы выполняется привычными движениями пальцев, что ускоряет навигацию по длительным записям. Все функции продублированы аппаратными элементами управления, что позволяет работать как через сенсор, так и традиционным способом — выбор остаётся за пользователем в зависимости от ситуации.

• Диагональ экрана: 39,62 см (15,6") — один из крупнейших дисплеев в классе приборов до 4 ГГц.
• Разрешение: 1920×1080 пикселей (Full HD) — обеспечивает чёткое отображение деталей формы сигнала и мелких отклонений.
• Тип сенсора: ёмкостный — отличается высокой чувствительностью и быстрым откликом.
• Интерфейсы: USB 2.0, LAN — позволяют удалённо управлять осциллографом П-4143 и передавать большие объёмы данных на внешний компьютер.

Дополнительные опции и декодирование

Осциллограф П-4143 в базовой версии поддерживает декодирование основных промышленных протоколов: I2C, SPI, UART/RS232, CAN, LIN — это покрывает большинство задач по отладке микроконтроллерных систем, датчиков и исполнительных механизмов. Опционально доступны специализированные протоколы: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и даже USB 2.0, что делает прибор востребованным в автомобильной, аэрокосмической и телекоммуникационной отраслях. Среди других опций — 16 логических каналов для одновременного анализа цифровых и аналоговых сигналов, функциональный генератор до 50 МГц для формирования тестовых воздействий, модуль измерения мощности и показателей качества электроэнергии, а также опция построения глазковых диаграмм и анализа джиттера. Последняя критически важна при разработке высокоскоростных интерфейсов передачи данных, где требуется оценка величины раскрыва «глаза» и уровня дрожания фазы.

• Декодирование протоколов: стандартно — 5 основных шин, опционально — 9 специализированных, включая MIL-STD и USB 2.0.
• Логические каналы: 16 (опция) — позволяют синхронно с аналоговыми сигналами анализировать цифровые последовательности.
• Функциональный генератор: до 50 МГц (опция) — формирует синусоидальные, прямоугольные и произвольные сигналы без внешнего оборудования.
• Глазковые диаграммы: опция для анализа джиттера и оценки целостности сигнала в последовательных линиях.

В семействе осциллографов Акип модель 4143/3А занимает высшую ступень по полосе пропускания (4 ГГц против 2 ГГц у П-4135 и 200 МГц у П-4131), максимальной частоте дискретизации и, главное, по разрядности АЦП — 12 бит против 8 у всех остальных моделей. По сравнению с флагманским П-4135, у П-4143 не только вдвое выше полоса, но и на 33 % выше скорость обновления экрана, а также значительно увеличен объём экрана, что облегчает работу с многоканальными сигналами. При этом масса осциллографа П-4143 составляет 10,56 кг — это заметно больше, чем у младших моделей, что обусловлено мощным блоком питания, системой охлаждения и крупным дисплеем. Данный прибор рассчитан на стационарное размещение в высокотехнологичных лабораториях, центрах сертификации и на производствах, где требуется анализ сигналов с предельным разрешением и минимальными искажениями.
