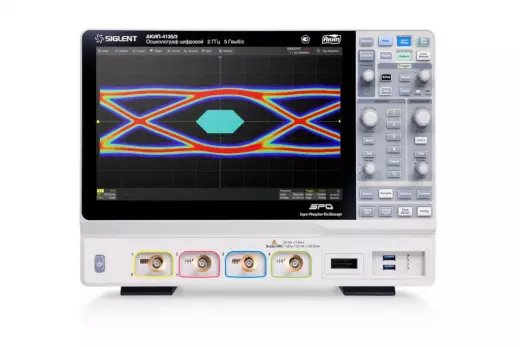

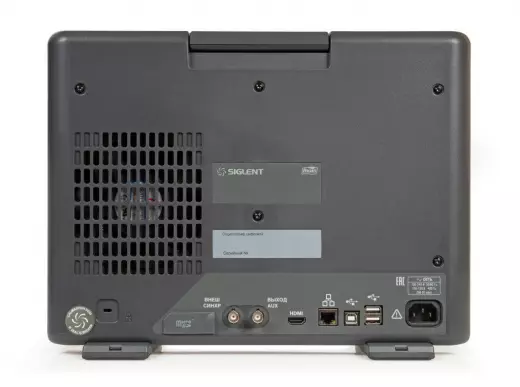

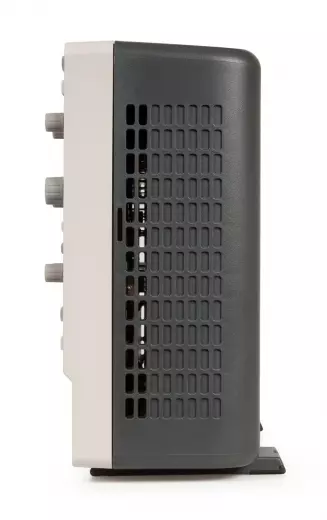

АКИП-4135/3 Осциллограф

Осциллограф Акип 4135/3 представляет собой высокоскоростной четырёхканальный цифровой прибор с полосой пропускания 2 ГГц, предназначенный для самых требовательных задач в области разработки и тестирования высокочастотной электроники. Максимальная частота дискретизации П-4135 достигает 5 ГГц с возможностью повышения до 10 ГГц в режиме ESR, а глубина памяти составляет рекордные 500 МБ. Данная модель ориентирована на инженеров, работающих с последовательными шинами нового поколения, сигналами СВЧ-диапазона и сложными цифровыми интерфейсами, где требуется не только широкая полоса, но и предельная точность временных измерений. В отличие от младших моделей серии, П-4135 оснащён 12-дюймовым сенсорным TFT-экраном и обеспечивает скорость обновления до 750 000 осциллограмм в секунду. Наличие двух вариантов входного сопротивления — 50 Ом и 1 МОм — делает его универсальным инструментом как для согласованных высокочастотных трактов, так и для стандартных высокоомных цепей.

Полоса и режимы дискретизации

Осциллограф П-4135 занимает верхнюю позицию в линейке по частоте дискретизации: стандартные 5 ГГц на канал расширяются до 10 ГГц при активации режима ESR (Enhanced Sample Rate), что позволяет детально исследовать сигналы с длительностью фронтов менее 100 пс. Полоса пропускания 2 ГГц гарантирует корректное отображение 5-й гармоники для сигналов до 400 МГц и 3-й гармоники для частот до 667 МГц, что критически важно при анализе тактовых частот современных процессоров и интерфейсов типа DDR, SATA или PCI-Express. АЦП с разрешением 8 бит обеспечивает приемлемый динамический диапазон, а алгоритмы интерполяции Sin X/x и линейная интерполяция позволяют выбирать оптимальный метод восстановления формы между отсчётами в зависимости от характера исследуемого сигнала.

• Полоса пропускания: 2 ГГц — позволяет работать с сигналами, имеющими крутые фронты и высокочастотные составляющие, включая радиопередатчики и оптоволоконные интерфейсы.
• Частота дискретизации: 5 ГГц (стандартная) и 10 ГГц (ESR) — двукратное повышение частоты выборок в режиме ESR даёт возможность измерять наносекундные задержки с точностью до 100 пс.
• Входное сопротивление: 50 Ом для высокочастотных согласованных измерений и 1 МОм для работы с пассивными щупами и низкочастотными сигналами.
• Интерполяция: Sin X/x обеспечивает плавное восстановление синусоидальных сигналов, линейная интерполяция предпочтительна для прямоугольных и импульсных форм.

Оперативная память и захват данных

Максимальный объём памяти осциллографа П-4135 составляет 500 МБ, что позволяет записывать длительные последовательности сигналов без снижения частоты дискретизации — например, более 100 мс данных при частоте 5 ГГц, что эквивалентно захвату сотен тысяч периодов. Режим сегментированной памяти даёт возможность эффективно использовать этот объём, разбивая его на множество сегментов для захвата быстрых событий с минимальным мёртвым временем. Функция HISTORY сохраняет до нескольких тысяч последних осциллограмм для постобработки — инженер может прокручивать историю захватов, изменять параметры отображения и проводить измерения на данных, полученных минуты назад. Скорость обновления экрана до 750 000 осциллограмм в секунду практически исключает пропуск редких событий, делая П-4135 незаменимым при отладке цифровых шин с большим количеством пакетов и выбросов.

• Объём памяти: 500 МБ — один из лучших показателей в своём классе, достаточный для захвата десятков миллионов выборок на каждом из четырёх каналов.
• Скорость обновления: 750 000 осц./сек. — обеспечивает высокую вероятность обнаружения сбоев и аномалий в потоке данных.
• Сегментированная память: позволяет записывать только фрагменты, соответствующие условию триггера, экономя ресурсы и ускоряя анализ.
• Режим HISTORY: доступ к последним записанным кадрам с возможностью изменения настроек отображения без повторного захвата.

Сенсорный дисплей и управление

Модель П-4135 оснащена 12,1-дюймовым (30,7 см) TFT-дисплеем с ёмкостным сенсорным экраном и разрешением 1280×800 пикселей, что обеспечивает высокую детализацию формы сигнала даже при одновременном отображении четырёх каналов, математических кривых и экранных меню. Сенсорное управление интуитивно понятно: масштабирование, перемещение курсоров и настройка триггера выполняются касаниями, как на современных мобильных устройствах. Высокое разрешение экрана позволяет комфортно работать с мелкими деталями сигнала при максимальном коэффициенте развёртки, а яркая подсветка делает прибор пригодным для использования даже при ярком окружающем освещении. Все основные органы управления продублированы аппаратными кнопками и ручками, что даёт возможность выбора между сенсорным и классическим способом ввода.

• Диагональ экрана: 30,7 см (12,1") — позволяет одновременно наблюдать до 4 каналов с наложениями математических функций без потери читаемости.
• Разрешение: 1280×800 пикселей — обеспечивает чёткое отображение переходных процессов и мелких отклонений.
• Тип сенсора: ёмкостный — поддерживает мультитач-жесты, ускоряющие навигацию по длительным записям.
• Эргономика: комбинированное управление (сенсор + ручки) позволяет быстро переключаться между функциями без потери концентрации на измеряемом сигнале.

Измерительные функции и опции

Осциллограф П-4135 оснащён расширенным набором средств для обработки сигналов: более 50 автоматических параметров, математические функции, включая БФП с размером выборки 8 МБ, и режим «Поисковая машина» для фильтрации событий по заданным пользователем условиям. Стандартно поддерживается декодирование основных последовательных протоколов — I2C, SPI, UART/RS232, CAN, LIN. Опционально доступны CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester, что делает прибор востребованным в автомобильной, аэрокосмической и телекоммуникационной отраслях. Среди других опций — логический анализатор на 16 каналов, функциональный генератор до 25 МГц, модуль измерения мощности и показателей качества электроэнергии, а также опция построения глазковых диаграмм и анализа джиттера, необходимая для оценки целостности сигнала в высокоскоростных линиях передачи данных.

• Автоматические параметры: более 50 — включают все ключевые амплитудные и временные характеристики, с возможностью группировки и статистической обработки.
• Декодирование протоколов: стандартный набор для цифровых шин, опционально — специализированные протоколы для авионики и автомобильной электроники.
• Глазковые диаграммы: опция позволяет оценивать качество передачи данных в последовательных линиях, измеряя джиттер и уровень шума.
• Интерфейсы: USB и LAN — обеспечивают удалённое управление через ПК и интеграцию в системы автоматизации.

В линейке осциллографов Акип модель 4135/3 является флагманской по полосе пропускания, частоте дискретизации и объёму памяти, занимая позицию значительно выше модели П-4131 с полосой 200 МГц и памятью 14 МБ. Основное преимущество П-4135 перед 1-ГГц моделями (П-4133) — удвоенная полоса и пятикратная глубина памяти, что критично при анализе высокоскоростных интерфейсов и сложных модулированных сигналов. При этом масса осциллографа составляет 5,5 кг, что неплохо для столь мощного прибора, и позволяет размещать его на стандартных лабораторных столах или в 19-дюймовых стойках при необходимости. Сочетание широкой полосы, глубокой памяти и опции анализа глазковых диаграмм делает П-4135 инструментом выбора для сертификационных испытаний, исследования целостности сигналов и разработки устройств с частотным планом до 1 ГГц.
